اضافے سے تحفظ: بجلی کی حفاظت کے لئے دفاع کی اہم لائن

تعارف

جدید برقی نظاموں میں ، اضافے سے تحفظ ایک ناگزیر حفاظتی اقدام بن گیا ہے۔ چاہے رہائشی بجلی کی فراہمی ، صنعتی پیداوار ، یا فوٹو وولٹک بجلی پیدا کرنے کے نظام میں ، فوری وولٹیج میں اتار چڑھاو شدید نتائج کا باعث بن سکتا ہے۔ یہ مضمون باقاعدہ طور پر اضافے کے تحفظ کے اصولوں ، ایپلی کیشنز اور انتخاب کے معیار کو متعارف کراتا ہے تاکہ قارئین کو اس اہم بجلی کی حفاظت کی ٹیکنالوجی کے بارے میں ایک جامع تفہیم حاصل کرنے میں مدد ملے۔

1. ہمیں اضافے کے تحفظ کی ضرورت کیوں ہے؟

1.1 اضافے کے خطرات

A اضافے(یا بجلی میں اضافے) سے مراد وولٹیج یا کرنٹ میں اچانک اور شدید اتار چڑھاو ہوتا ہے ، عام طور پر مائیکرو سیکنڈ سے ملی سیکنڈ تک رہتا ہے ، جس میں وولٹیج ممکنہ طور پر ہزاروں وولٹ تک پہنچتے ہیں۔ یہ عارضی اوور وولٹیج بنیادی طور پر شروع ہوتے ہیں:

بجلی کے ہڑتالیں: براہ راست یا حوصلہ افزائی بجلی

گرڈ اتار چڑھاو: پاور سسٹم سوئچنگ ، ​​شارٹ سرکٹ کی خرابیاں

آلات کی کاروائیاں: بڑی موٹروں کے اسٹارٹ اپ/شٹ ڈاؤن ، ٹرانسفارمر سوئچنگ

1.2 ممکنہ خطرات

غیر محفوظ بجلی کے نظام کو متعدد خطرات کا سامنا کرنا پڑتا ہے:

سامان کو پہنچنے والا نقصان: الیکٹرانک اجزاء کی خرابی ، موصلیت کی ناکامی

ڈیٹا کا نقصان: سرور اور اسٹوریج ڈیوائس کی ناکامی

پیداوار میں رکاوٹیں: صنعتی کنٹرول سسٹم کی ناکامی

آگ کے خطرات: اوور وولٹیج کی حوصلہ افزائی آرکس اور مختصر سرکٹس

1.3 معاشی نقصانات

اعدادوشمار سے پتہ چلتا ہے کہ بجلی کے سامان کو پہنچنے والے تقریبا 30 30 ٪ معاملات میں اضافے سے متعلق ہیں ، جس کے نتیجے میں سالانہ معاشی نقصان اربوں ڈالر کے برابر ہوتا ہے۔ مناسب اضافے سے تحفظ ان خطرات کو نمایاں طور پر کم کرسکتا ہے۔

2. اضافے سے تحفظ کہاں نصب کیا جانا چاہئے؟

2.1 کلیدی تحفظ کے مقامات

ایک مضبوط اضافے سے تحفظ کی حکمت عملی ایک ٹائرڈ نقطہ نظر کو استعمال کرتی ہے:

بنیادی تحفظ (قسم 1)

مقام: مرکزی تقسیم پینل inlet

فنکشن: براہ راست بجلی کے حملوں اور بڑے اضافے سے بچاتا ہے

عام پیرامیٹرز: IMAX ≥ 50ka

ثانوی تحفظ (قسم 2)

مقام: ذیلی تقسیم پینل

فنکشن: بقایا وولٹیج کو محدود کرتا ہے اور اضافی تحفظ فراہم کرتا ہے

عام پیرامیٹرز: IMAX ≥ 20KA

ترتیری تحفظ (قسم 3)

مقام: ڈیوائس فرنٹ اینڈ

فنکشن: حساس سازوسامان کے لئے صحت سے متعلق تحفظ فراہم کرتا ہے

عام پیرامیٹرز: IMAX ≥ 5KA

2.2 خصوصی درخواستیں

فوٹو وولٹک سسٹم: ڈی سی (ماڈیولز سے انورٹر سے ماڈیولز) اور اے سی (انورٹر سے گرڈ سے) دونوں طرف کی ضرورت ہے

ڈیٹا سینٹرز: سرور ریک ، نیٹ ورک کے سازوسامان فرنٹ اینڈ

صنعتی کنٹرول: اہم سامان جیسے پی ایل سی اور فریکوینسی کنورٹرز

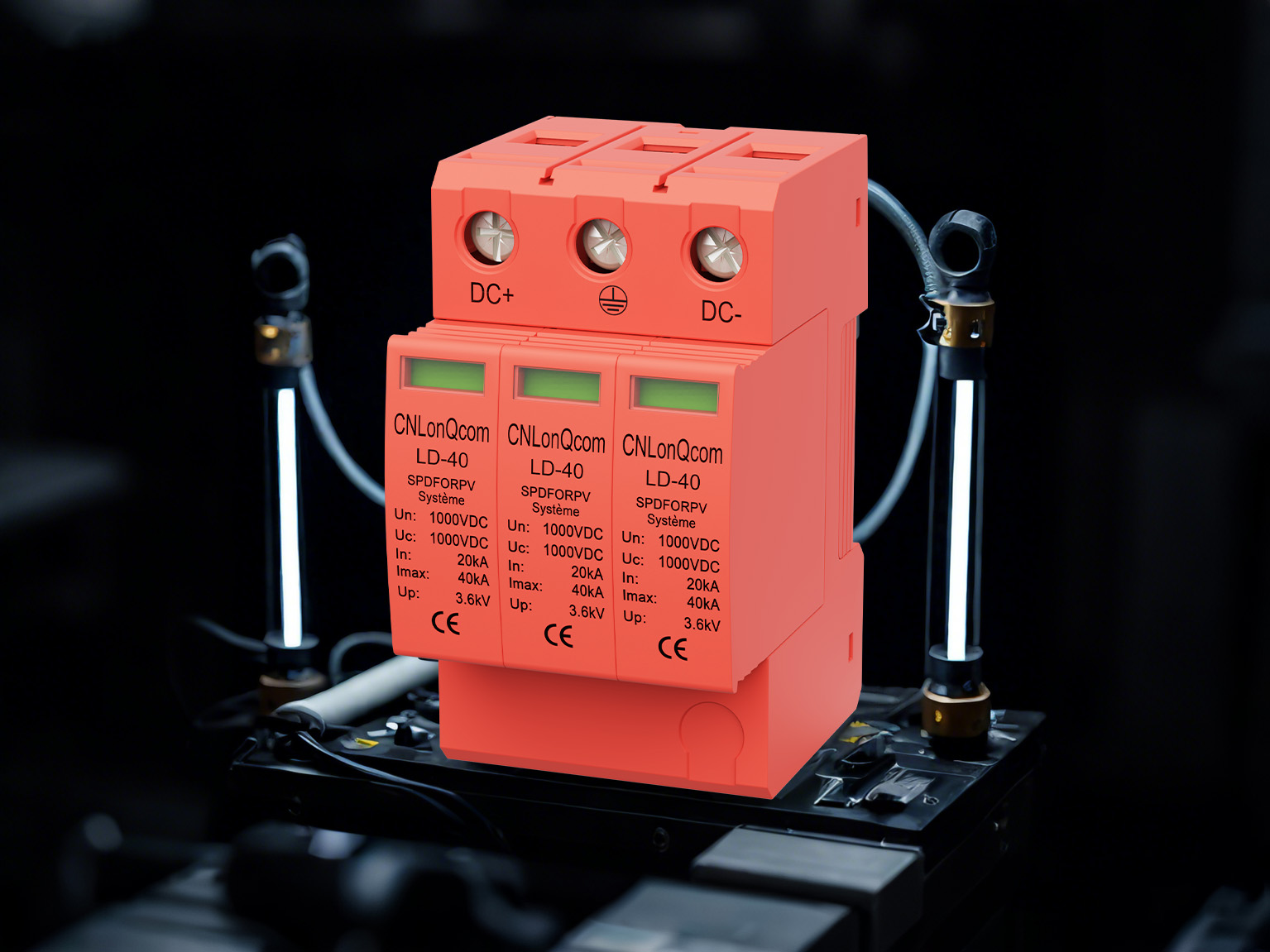

3. سرج حفاظتی آلہ (ایس پی ڈی) کیا ہے؟

3.1 بنیادی تصور

ایک اضافے سے حفاظتی آلہ (ایس پی ڈی) ایک برقی حفاظتی آلہ ہے جو عارضی اوور وولٹیجز کو محدود کرنے اور سرج کے دھارے کو موڑنے کے لئے ڈیزائن کیا گیا ہے۔ کلیدی تکنیکی وضاحتیں شامل ہیں:

زیادہ سے زیادہ مسلسل آپریٹنگ وولٹیج (یوسی)

برائے نام خارج ہونے والا موجودہ (IN)

زیادہ سے زیادہ خارج ہونے والا موجودہ (IMAX)

وولٹیج پروٹیکشن لیول (یوپی)

3.2 اہم اقسام

ٹائپ پروٹیکشن ہدف عام درخواست کے جوابی وقت

1 براہ راست بجلی کی عمارت inlets ≤100ns ٹائپ کریں

ٹائپ 2 حوصلہ افزائی بجلی کے ذیلی تقسیم پینل ≤25ns

ٹائپ 3 بقایا اضافی آلہ ٹرمینلز ≤1ns

3.3 اضافی خصوصیات

جدیدایس پی ڈیاکثر شامل ہیں:

ناکامی کے اشارے (مکینیکل یا الیکٹرانک)

ریموٹ مانیٹرنگ انٹرفیس

تھرمل منقطع تحفظ

4. اضافے سے تحفظ کیسے کام کرتا ہے؟

4.1 بنیادی آپریٹنگ اصول

ایس پی ڈی مندرجہ ذیل میکانزم کے ذریعہ سسٹم کی حفاظت کرتے ہیں:

نگرانی کی حالت: عام آپریشن کے دوران اعلی رکاوٹ کو برقرار رکھتا ہے

متحرک ترسیل: اوور وولٹیج کا پتہ لگانے پر تیزی سے کم رکاوٹ کی طرف سوئچ کرتا ہے

توانائی کا رخ موڑ: چینلز موجودہ گراؤنڈنگ سسٹم میں اضافہ کرتے ہیں

بازیابی: اضافے کے بعد خود بخود اعلی امپیڈنس ریاست میں واپس آجاتا ہے

4.2 کور تکنیکی اجزاء

میٹل آکسائڈ ورسٹر (MOV)

مواد: زنک آکسائڈ پر مبنی سیمیکمڈکٹر

خصوصیات: وولٹیج حساس نون لائنر ریزسٹر

فوائد: تیز ردعمل ، موجودہ ہینڈلنگ کی اعلی صلاحیت

گیس ڈسچارج ٹیوب (جی ڈی ٹی)

ساخت: مہر بند گیس سے بھرا ہوا چیمبر

خصوصیات: اعلی موصلیت ، مضبوط موڑ کی صلاحیت

درخواست: اعلی توانائی کا بنیادی تحفظ

عارضی وولٹیج دبانے والے ڈایڈڈ (ٹی وی)

خصوصیات: انتہائی تیز ردعمل (پکوسیکنڈ لیول)

درخواست: صحت سے متعلق الیکٹرانکس پروٹیکشن

4.3 کثیر سطح کا مربوط تحفظ

ایک عام تین درجے کے تحفظ کا نظام:

بنیادی تحفظ: زیادہ تر توانائی (جی ڈی ٹی) کو موڑ دیتا ہے

ثانوی تحفظ: مزید حد سے زیادہ بقایا وولٹیج (MOV)

ترتیری تحفظ: صحت سے متعلق تحفظ (ٹی وی)

5. انتخاب اور بحالی کے رہنما خطوط

5.1 انتخاب کے معیار

سسٹم کی مطابقت:

وولٹیج کی درجہ بندی (UC ≥ 1.15 × سسٹم وولٹیج)

موجودہ صلاحیت (متوقع اضافے میں موجودہ)

کارکردگی کے پیرامیٹرز:

وولٹیج سے تحفظ کی سطح (کم بہتر ہے)

جواب کا وقت (تیز تر بہتر ہے)

سرٹیفیکیشن کے معیارات:

IEC 61643

UL 1449

5.2 انسٹالیشن نوٹ

کنکشن تار کی لمبائی کو کم سے کم کریں

قابل اعتماد گراؤنڈنگ کو یقینی بنائیں (زمینی مزاحمت ≤10Ω)

ایس پی ڈی کی مختلف اقسام کو ملانے سے گریز کریں

5.3 بحالی کی سفارشات

باقاعدہ معائنہ (کم از کم سالانہ)

ناکامی کے اشارے کی نگرانی کریں

بجلی کے واقعات کے بعد دستاویز کی حیثیت

نتیجہ

اضافے سے تحفظ بجلی کے حفاظتی نظاموں کا ایک اہم جز ہے۔ اس کے اصولوں کو سمجھنے ، صحیح آلات کا انتخاب ، اور مناسب تنصیب کو یقینی بنانے سے ، بجلی کے خطرات کو مؤثر طریقے سے روکا جاسکتا ہے ، جو اہلکاروں اور آلات دونوں کی حفاظت کرتے ہیں۔ تکنیکی ترقی کے ساتھ ، اضافے سے حفاظتی آلات ہوشیار اور زیادہ قابل اعتماد حل کی طرف تیار ہورہے ہیں۔ CNLONQCOM میں ، ہم مستقل تکنیکی بہتری کے لئے پرعزم ہیں ، جس میں ہر قسم کے برقی نظاموں کو اعلی تحفظ فراہم کرنے کے لئے زیادہ جدید اور جامع اضافے کے محافظوں کی ترقی کی جاتی ہے۔
