پی وی کمبینر باکس: اجزاء اور تنصیب کے لئے مکمل گائیڈ

سب سے پہلے ، فوٹو وولٹک جنکشن باکس کیا ہے؟

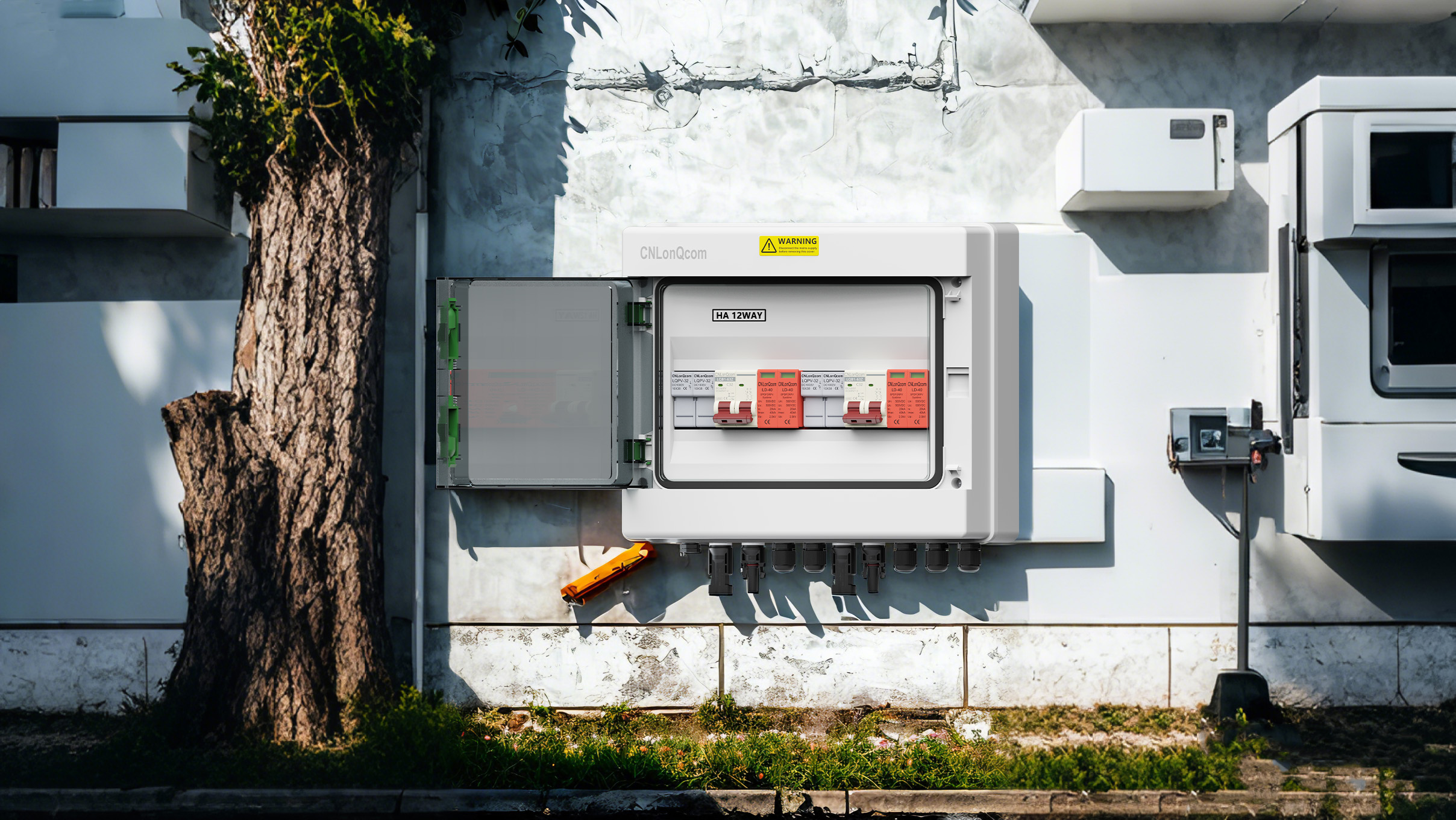

پی وی کمبینر باکس۔

دوسرا ، فوٹو وولٹک جنکشن باکس کی تشکیل

بنیادی اجزاء:

ان پٹ ٹرمینل: ایک سے زیادہ پی وی ماڈیولز کو مربوط کریں (مثال کے طور پر ، 6-16 پی وی ماڈیول ، ہر ایک کی حمایت 10A-15A)۔

فیوز/سرکٹ توڑنے والے: ہر تار کو زیادہ سے زیادہ نقصان سے بچائیں (عام طور پر DC1000V/20A وضاحتیں)۔

بجلی کے تحفظ کا ماڈیول: ایس پی ڈی سرج پروٹیکٹر (40KA خارج ہونے کی گنجائش)۔

معاون حصے:

ڈی سی تنہائی سوئچ: ایمرجنسی کٹ آف سرکٹ۔

واٹر پروف ہاؤسنگ: IP65 پروٹیکشن گریڈ ، بیرونی ماحول کے لئے موزوں ہے۔

تیسرا ، تنصیب اور وائرنگ کے اقدامات

1. تنصیب سے پہلے تیاری:

تنصیب کی پوزیشن کی تصدیق کریں (فوٹو وولٹک سرنی کے قریب اور براہ راست سورج کی روشنی سے دور)۔

کنٹینر (زمینی مزاحمت ≤4Ω) کے گراؤنڈ ٹرمینل کو چیک کریں۔

2. وائرنگ کا عمل:

گروپ سٹرنگ ان پٹ:

اس بات کو یقینی بنانے کے لئے کہ ہر ٹرمینل کا وولٹیج مستقل ہے اس کے لئے پولریٹی (+/-) کے ذریعہ متعلقہ ٹرمینل کو مربوط کریں۔

ورچوئل ہیٹنگ کو روکنے کے لئے ایم سی 4 کنیکٹر کو محفوظ کریں۔

آؤٹ پٹ اینڈ:

انورٹر کے ڈی سی ان پٹ ٹرمینل (کیبل کراس سیکشنل ایریا ≥4 ملی میٹر) سے رابطہ کریں۔

بجلی کے تحفظ کی بنیاد:

ایس پی ڈی گراؤنڈ کیبل (≥6 ملی میٹر) گراؤنڈ بار سے جڑتا ہے۔

3. پاور ٹیسٹ:

اوپن سرکٹ وولٹیج کی پیمائش کریں (انورٹر ان پٹ رینج سے ملیں)۔

چیک کریں کہ آیا ذہین مانیٹرنگ کا ڈیٹا مناسب طریقے سے منتقل کیا گیا ہے۔

4. احتیاطی تدابیر

حفاظت کی وضاحتیں:

آپریشن کے دوران موصلیت کے دستانے پہنیں۔ براہ راست کے ساتھ کام نہ کریں۔

اگر ڈی سی سائیڈ میں ہائی وولٹیج (600V سے 1500V) ہے تو ، آپ کو انتباہی لیبل لگانے کی ضرورت ہے۔

بحالی کی تجاویز:

باکس کو باقاعدگی سے صاف کریں اور فیوز کی حیثیت کی جانچ کریں۔

طوفان کے موسم سے پہلے ایس پی ڈی ماڈیول کی تاثیر ٹیسٹ کریں۔

پانچ ، انتخاب کی تجاویز

پاور اسٹیشن کے سائز پر منحصر ہے:

چھوٹے گھریلو: 6-8 ان پٹ ، مربوط بنیادی تحفظ کا فنکشن۔

صنعتی اور تجارتی پاور اسٹیشن: 12-16 ، ذہین نگرانی اور ریموٹ مواصلات کے ساتھ۔

طویل مدتی تحفظ کے 25 سال کی حفاظت کو یقینی بنانے کے لئے TUV/IEC مصدقہ بس بکس ، جیسے Cnlonqcom سیریز کی مصنوعات کا انتخاب کریں!

فوٹو وولٹک جنکشن باکس پاور اسٹیشن کا "سیفٹی ہب" ہے ، اور صحیح تنصیب اور بحالی سے بجلی کی پیداوار کی کارکردگی کو نمایاں طور پر بہتر بنایا جاسکتا ہے۔ اگر آپ کو مخصوص ماڈل کی سفارشات یا تکنیکی حل کی ضرورت ہے تو ، براہ کرم بلا جھجھک Cnlonqcom سے مشورہ کریں!
