شمسی پی وی سسٹم کے لئے جامع رہنما: ورکنگ اصولوں سے لے کر کلیدی اجزاء تک

شمسی فوٹو وولٹک (پی وی) سسٹم ایک کلیدی صاف توانائی کے حل کے طور پر دنیا بھر میں تیزی سے بڑھ رہے ہیں۔ تاہم ، بہت سے لوگ اس سے ناواقف ہیں کہ وہ کس طرح کام کرتے ہیں اور ان کے اہم اجزاء۔ یہ مضمون اس بات کا گہرائی سے تجزیہ فراہم کرتا ہے کہ شمسی پی وی سسٹم کو کس طرح تشکیل دیا جاتا ہے اور اس کا کام کیا جاتا ہے ، جس میں کلیدی آلات جیسے کمبینر بکس ، اوور/انڈر وولٹیج پروٹیکٹرز ، الگ تھلگ سوئچز ، سولر کنیکٹر ، فیوز ، اور مولڈ کیس سرکٹ بریکر (ایم سی سی بی) کی تفصیلی وضاحت کی گئی ہے۔

1. شمسی پی وی سسٹم کا ڈھانچہ کیسے بنایا گیا ہے؟

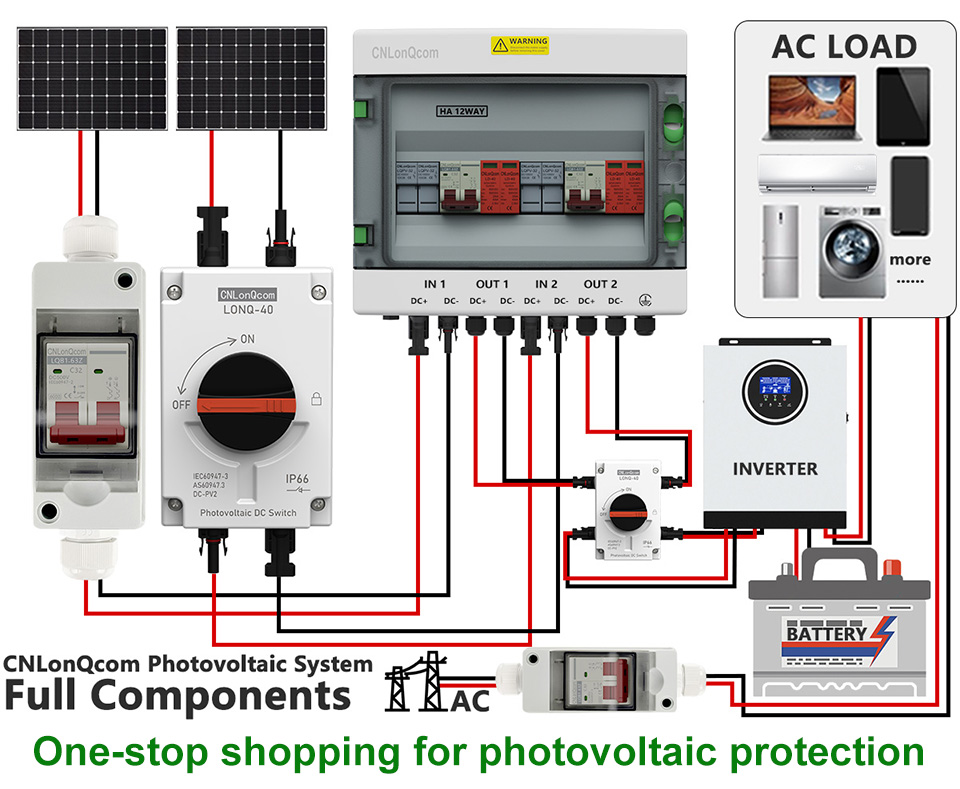

شمسی پی وی سسٹم کا بنیادی مقصد سورج کی روشنی کو بجلی میں تبدیل کرنا ہے اور اسے محفوظ طریقے سے گرڈ یا توانائی کے ذخیرہ تک پہنچانا ہے۔ ایک مکمل نظام میں عام طور پر درج ذیل اجزاء شامل ہوتے ہیں:

شمسی پینل (پی وی ماڈیولز) → سورج کی روشنی کو جذب کریں اور براہ راست موجودہ (ڈی سی) پیدا کریں

کمبائنر باکس (lqx/lqtسیریز) multiple ایک سے زیادہ شمسی پینل سے دھاروں کو جوڑتا ہے

انورٹر → ڈی سی کو متبادل (AC) میں تبدیل کرتا ہے

بجلی کی تقسیم اور تحفظ کے آلات (فیوز, سرکٹ توڑنے والے,الگ تھلگ سوئچز، وغیرہ) system نظام کی حفاظت کو یقینی بناتا ہے

انرجی اسٹوریج سسٹم (اختیاری) → اضافی بجلی (جیسے ، لتیم بیٹریاں) اسٹور کرتا ہے

گرڈ یا بوجھ homes گھروں ، کاروباروں ، یا گرڈ کو بجلی فراہم کرتا ہے

2. شمسی پی وی سسٹم کیسے کام کرتا ہے؟

(1) فوٹو وولٹک اثر اور بجلی کی پیداوار

سورج کی روشنی میں شمسی پینل (پی وی ماڈیولز) پر حملہ ہوتا ہے ، اور سلیکن سیمیکمڈکٹر مواد فوٹون جذب کرتا ہے ، جس سے براہ راست کرنٹ (ڈی سی) پیدا ہوتا ہے۔

ایک واحد پینل عام طور پر 30V-50V (DC) تیار کرتا ہے ، جس میں موجودہ سورج کی روشنی کی شدت اور پینل کی کارکردگی پر منحصر ہے۔

(2) موجودہ امتزاج (کمبائنر باکس)

ایک سے زیادہ پینل سیریز یا متوازی طور پر جڑے ہوئے ہیں ، اور مشترکہ موجودہ بہاؤ مرکزی انتظامیہ کے لئے پی وی کمبائنر باکس میں ہیں۔

زیادہ بوجھ یا مختصر سرکٹس کو روکنے کے لئے کمبائنر باکس میں فیوز ، سرج پروٹیکشن (ایس پی ڈی) ، اور موجودہ نگرانی شامل ہے۔

(3) ڈی سی پاور ڈسٹری بیوشن اینڈ پروٹیکشن (فیوز ، الگ تھلگ سوئچز ، ایم سی سی بی ایس)

فیوز (LQPV-32 سیریز): حد سے زیادہ موجودہ کو نقصان دہ سامان سے روکتا ہے۔

الگ تھلگ سوئچ (LONQ-40 سیریز): بحالی کے لئے دستی طور پر سرکٹس منقطع کرتا ہے۔

مولڈ کیس سرکٹ بریکر (LQM1/M3 سیریز): اوورلوڈ اور شارٹ سرکٹ سے تحفظ فراہم کرتا ہے (جیسے ، 1000V DC- ریٹیڈ MCCBS)۔

(4) انورٹر تبادلوں (DC → AC)

ڈی سی پاور انورٹر میں داخل ہوتی ہے ، اور اسے گھریلو یا صنعتی استعمال کے ل 2220V/380V AC میں تبدیل کرتی ہے۔

گرڈ سے بندھے ہوئے نظام اضافی بجلی کو گرڈ پر واپس کھلاتے ہیں ، جبکہ آف گرڈ سسٹم اسے بیٹریوں میں محفوظ کرتے ہیں۔

(5) اوور/انڈر وولٹیج پروٹیکشن (اے وی پی 2 پی/4 پی سیریز)

جب گرڈ وولٹیج میں اتار چڑھاؤ آتا ہے تو ، اوور/انڈر وولٹیج محافظ سامان کے نقصان کو روکنے کے لئے خود بخود بجلی کاٹ دیتا ہے۔

(6) وائرنگ اور رابطے (شمسی رابط)

ایم سی 4 شمسی کنیکٹر انڈسٹری کا معیار ہیں ، جو واٹر پروف ، سنکنرن مزاحم ، اور اعلی موجودہ ٹرانسمیشن (جیسے ، 30A/1000V) کو یقینی بناتے ہیں۔

3. شمسی پی وی سسٹم کے کلیدی اجزاء

(1) پی وی کمبائنر باکس

فنکشن: ایک سے زیادہ شمسی پینل کے تاروں کو جوڑتا ہے اور تحفظ فراہم کرتا ہے۔

کلیدی اجزاء:

فیوز (حد سے زیادہ تحفظ)

اضافے سے تحفظ کا آلہ(ایس پی ڈی) (بجلی سے بچاؤ)

موجودہ/وولٹیج مانیٹرنگ (اختیاری سمارٹ خصوصیات)

(2) اوور/انڈر وولٹیج محافظ (OVP/UVP)

فنکشن: گرڈ وولٹیج کی نگرانی کرتا ہے اور بجلی منقطع کرتا ہے اگر وولٹیج بہت زیادہ ہے (> 270V AC) یا بہت کم (<170V AC)۔

(3) ڈی سی الگ تھلگ سوئچ

فنکشن: محفوظ دیکھ بھال کے لئے دستی طور پر ڈی سی سرکٹس منقطع کرتا ہے۔

عام اقسام:

روٹری الگ تھلگ سوئچ (بیرونی استعمال کے لئے موزوں)

سرکٹ بریکر قسم کے الگ تھلگ (مربوط تحفظ کے ساتھ)

(4) شمسی کنیکٹر (ایم سی 4 اسٹینڈرڈ)

کلیدی خصوصیات:

واٹر پروف ، یووی مزاحم ، اعلی درجہ حرارت رواداری

ریٹیڈ موجودہ: 30A

ریٹیڈ وولٹیج: 1000V ڈی سی

(5) پی وی فیوز (جی پی وی/جی آر سیریز)

فنکشن: پی وی کی صفوں کو مختصر سرکٹس اور اوورلوڈ سے بچاتا ہے۔

معیاری فیوز سے اختلافات:

ہائی وولٹیج کی درجہ بندی (DC 1000V+)

اعلی توڑنے کی گنجائش (بڑی غلطی کے دھارے میں خلل ڈال سکتی ہے)

(6) مولڈ کیس سرکٹ بریکر (شمسی کے لئے ایم سی سی بی)

فنکشن: ڈی سی سسٹم کے لئے اوورلوڈ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔

عام وضاحتیں:

ریٹیڈ وولٹیج: DC 1000V

ریٹیڈ موجودہ: 32A-2550A

4. شمسی پی وی سسٹم کی درخواستیں

رہائشی چھتوں کا شمسی (5KW-10KW ، اسٹوریج کے ساتھ)

تجارتی اور صنعتی پی وی پلانٹس (50 کلو واٹ -1 ایم ڈبلیو ، گرڈ بندھے ہوئے)

آف گرڈ شمسی نظام (دور دراز کے علاقے ، بیٹری پر مبنی)

ایگروولٹائکس (شمسی + زراعت انضمام)

5. مستقبل کے رجحانات: ہوشیار اور زیادہ موثر شمسی نظام

اسمارٹ مانیٹرنگ: موبائل ایپس کے ذریعہ ریئل ٹائم ٹریکنگ (جیسے ، بجلی کی پیداوار ، غلطی کے انتباہات)۔

شمسی + اسٹوریج انضمام: ٹیسلا پاور وال جیسے ہائبرڈ سسٹم۔

مائکرو انورٹرز: اعلی کارکردگی کے ل each ہر پینل کو انفرادی طور پر بہتر بناتا ہے۔

نتیجہ

شمسی پی وی سسٹم پی وی ماڈیولز → کمبائنر باکس → انورٹر → پاور ڈسٹری بیوشن → گرڈ/اسٹوریج کے عمل کے ذریعے کام کرتے ہیں ، جس میں اہم اجزاء جیسے کمبائنر بکس ، فیوز ، الگ تھلگ سوئچز ، کنیکٹر ، اور ایم سی سی بی ایس موثر ، محفوظ اور مستحکم کارکردگی کو یقینی بناتے ہیں۔

اگر آپ شمسی تنصیب پر غور کر رہے ہیں تو ، سسٹم کی زندگی اور بجلی پیدا کرنے کی کارکردگی کو زیادہ سے زیادہ بنانے کے لئے CNLONQCOM اعلی معیار کے PV اجزاء + پیشہ ورانہ تحفظ کے آلات کا انتخاب کریں!
