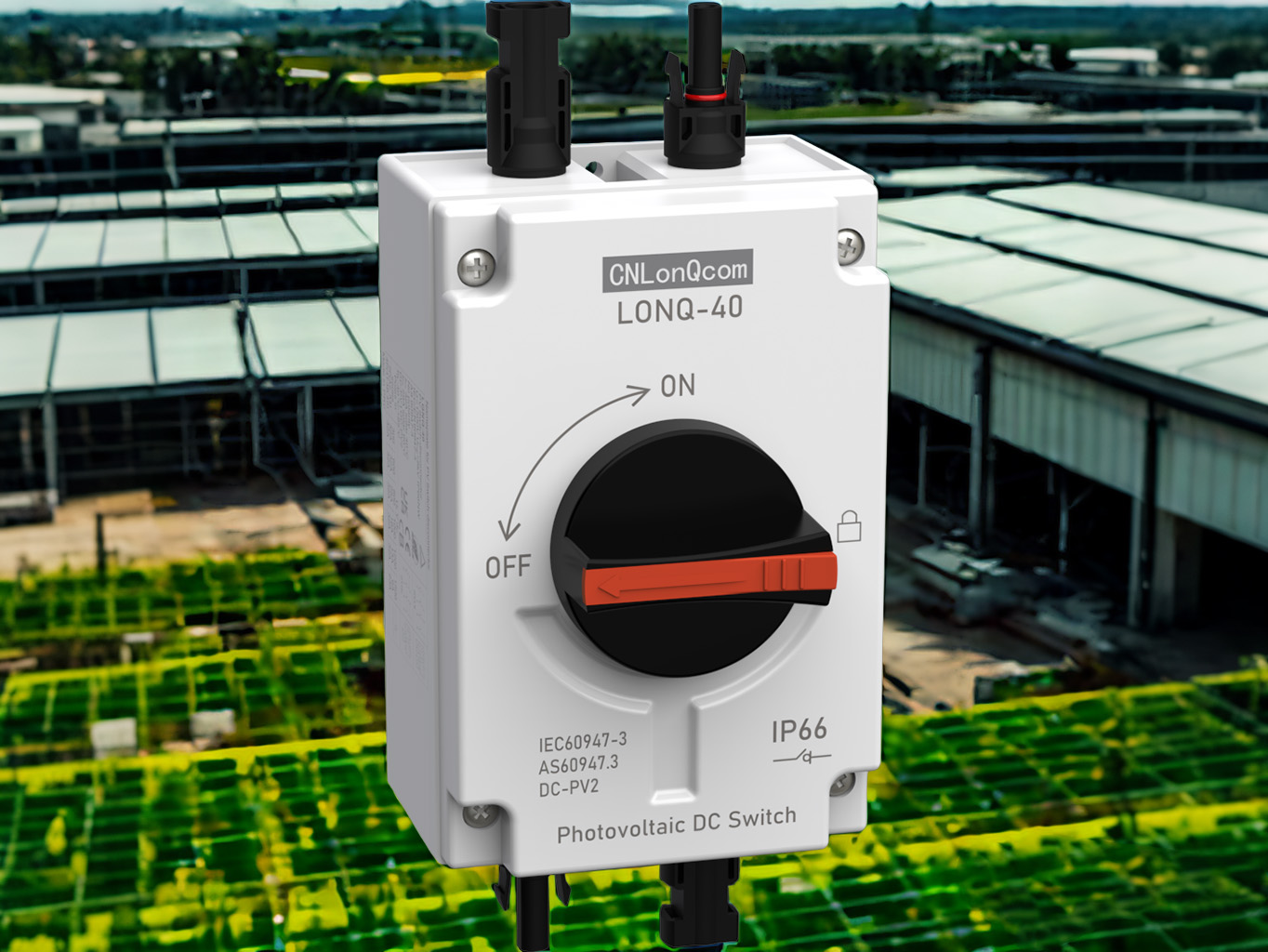

پی وی منقطع سوئچ: شمسی نظام کا "سیفٹی گارڈین" - ایک مکمل گائیڈ

I. پی وی منقطع سوئچز کی تعریف اور فنکشن

ایک پی وی منقطع سوئچ ایک حفاظتی سوئچ ہے جو خاص طور پر شمسی توانائی کے نظام میں ڈی سی سرکٹس کے لئے ڈیزائن کیا گیا ہے۔     یہ دو بنیادی افعال کو پورا کرتا ہے: بجلی کی تنہائی اور ہنگامی طور پر بند ، بحالی یا غلطیوں کے دوران مطلق حفاظت کو یقینی بنانے کے لئے پی وی سسٹم کے "ہنگامی بریک" کے طور پر کام کرتے ہوئے۔

بنیادی افعال

جسمانی تنہائی: بحالی کے دوران موجودہ بہاؤ کو یقینی بنانے کے لئے ایک مرئی بریک پوائنٹ فراہم کرتا ہے۔

اوورلوڈ پروٹیکشن: کچھ ماڈل شارٹ سرکٹ کو پہنچنے والے نقصان کو روکنے کے لئے فیوز کو مربوط کرتے ہیں۔

سسٹم کی تقسیم: پورے سسٹم کو متاثر کیے بغیر انفرادی تاروں کے انتخابی منقطع ہونے کی اجازت دیتا ہے۔

شمسی نظام کو سرشار منقطع سوئچز کا استعمال کیوں کرنا چاہئے؟

✔ معیاری AC سوئچ DC ARCs (مؤثر!) کو قابل اعتماد طریقے سے مداخلت نہیں کرسکتے ہیں۔

anithery بین الاقوامی حفاظت کے معیارات (جیسے ، NEC 690.17) کے ساتھ تعمیل کرتا ہے۔

ref ریورس کرنٹ کو نقصان دہ اجزاء سے روکتا ہے۔

ii.     پی وی منقطع سوئچز کے بنیادی کردار

1. سیفٹی تنہائی (بنیادی مقصد)

بحالی کی حفاظت: جب انورٹرز یا وائرنگ کی خدمت کرتے ہو تو ایک واضح جسمانی بریک پوائنٹ فراہم کرتا ہے۔

ایمرجنسی شٹ ڈاؤن: آگ ، بجلی وغیرہ کی صورت میں تیز ڈی سی وولٹیج کو جلدی سے کاٹ دیتا ہے۔

ریورس موجودہ تحفظ: رات کے وقت انورٹرز کو پینل میں واپس کرنے سے روکتا ہے۔

2. اوورلوڈ پروٹیکشن (بہتر خصوصیات)

تحفظ کی قسم کے نفاذ کی تاثیر

شارٹ سرکٹ پروٹیکشن بلٹ میں ڈی سی فیوز میں رکاوٹ ہے (1000VDC/20KA تک)۔

اوورکورینٹ پروٹیکشن تھرمو میگنیٹک ٹرپ میکانزم کیبل کو زیادہ گرمی/آگ سے روکتا ہے۔

آرک فالٹ پروٹیکشن فاسٹ بریکنگ ڈیزائن (<3MS) UL1699B آرک فالٹ اسٹینڈرڈز کے ساتھ تعمیل کرتا ہے۔

3. سسٹم مینجمنٹ

سٹرنگ سے متعلق مخصوص کنٹرول: بڑے پودے حصوں کا انتظام کرسکتے ہیں (جیسے ، 1 سوئچ فی 10 ڈور)۔

حیثیت کی نمائش: مکینیکل اشارے کی ونڈو (کچھ ایل ای ڈی لائٹس کے ساتھ) ریاست پر/آف شوز دکھاتی ہے۔

iii.     پی وی منقطع سوئچز کی اقسام اور انتخاب

1. ڈھانچے کے ذریعہ

قسم کی خصوصیات ایپلی کیشنز

دستی ہینڈل کی قسم مکینیکل ہینڈل + مرئی بریک پوائنٹ ، کم لاگت۔    رہائشی/چھوٹے تجارتی نظام۔

لوڈ بریک کی قسم لوڈ کرنٹ میں خلل ڈال سکتی ہے (آرک چوٹ کی ضرورت ہوتی ہے)۔    درمیانے درجے کے پی وی سرنی۔

فیوز کمبینیشن کی قسم انٹیگریٹڈ ڈی سی فیوز ، دوہری مقاصد کا ڈیزائن۔    اعلی شارٹ سرکٹ موجودہ منظرنامے۔

2. وولٹیج کی درجہ بندی کے ذریعہ

600 وی ڈی سی کلاس: رہائشی نظام کے لئے معیاری (چین/یورپ)۔

1000VDC کلاس: بڑے شمسی فارم (امریکی NEC کی ضرورت)۔

1500VDC کلاس: نیکسٹ جین الٹرا ہائی وولٹیج سسٹم (لاگت سے موثر)۔

iv. پی وی منقطع سوئچ کا انتخاب کیسے کریں؟

1. سرٹیفیکیشن چیک کریں

شمالی امریکہ: UL 98B ، NEC 690.17۔

یورپ: آئی ای سی 60947-3 ، وی ڈی ای 0660۔

2. کلیدی پیرامیٹرز

ریٹیڈ وولٹیج ≥ سسٹم میکس وولٹیج (20 ٪ مارجن)۔

Breaking capacity ≥ expected short-circuit current.

تحفظ کی درجہ بندی: بیرونی استعمال کے لئے IP65+۔

V. تنصیب اور بحالی کے نکات

1. تنصیب کا مقام

لازمی: انورٹر ڈی سی ان پٹ (NEC کی ضرورت) کے 1 میٹر کے اندر اندر۔

تجویز کردہ: کمبائنر باکس آؤٹ پٹ پر۔

2. بحالی

ہر 6 ماہ بعد رابطہ آکسیکرن چیک کریں۔

ٹیسٹ توڑنے کی رفتار سالانہ۔

طوفان کے موسم سے پہلے گراؤنڈنگ مزاحمت کا معائنہ کریں۔

نتیجہ: حفاظت پہلے ، تنہائی کلیدی ہے!

اگرچہ چھوٹا ، پی وی منقطع سوئچ ذاتی حفاظت کے لئے دفاع کی آخری لائن ہیں۔     1500V سسٹمز اور سمارٹ پی وی کے عروج کے ساتھ ، اگلے جین کے سوئچز اعلی وولٹیج ، تیز تر بریکنگ ، اور آئی او ٹی انضمام کی طرف تیار ہورہے ہیں۔
