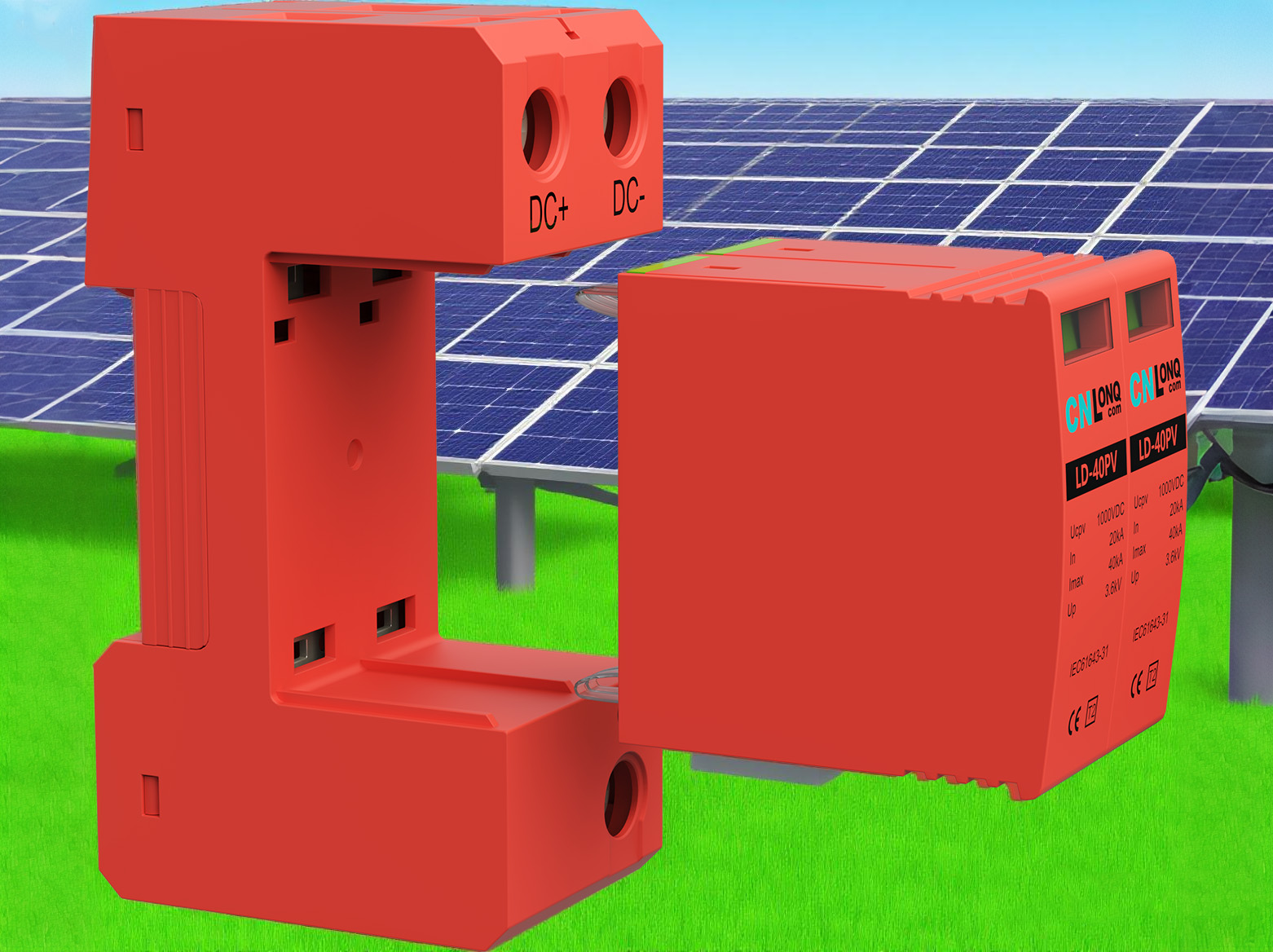

پی وی کمبائنر بکس میں اضافے سے حفاظتی آلات (ایس پی ڈی) کا اہم کردار: سلیکشن گائیڈ اور بہترین عمل

تعارف: پی وی صفوں کا کمزور بنیادی

پی وی کمبائنر بکس شمسی توانائی کے پودوں کے اعصابی نظام کے طور پر کام کرتے ہیں ، انورٹرز میں کھانا کھلانے سے پہلے ایک سے زیادہ ڈی سی سٹرنگ آؤٹ پٹ اکٹھا کرتے ہیں۔ یہ تنقیدی نوڈس بجلی کے حملوں اور بجلی کے اضافے کے خطرات کے سامنے مستقل طور پر سامنے آتے ہیں جو پورے پی وی سسٹم کو معذور کرسکتے ہیں۔ اعلی معیار کے اضافے سے حفاظتی آلات (ایس پی ڈی) دفاع کی پہلی لائن کے طور پر کام کرتے ہیں ، جس میں سیکڑوں ہزاروں ڈالر مالیت کے سامان کی حفاظت ہوتی ہے۔

باب 1: پی وی سسٹم کے لئے ایس پی ڈی کیوں ضروری ہیں

1.1 پی وی صفوں کی انوکھی کمزوری

مستقل نمائش: چھت اور زمینی ماونٹڈ سسٹم قدرتی طور پر ماحولیاتی اخراج کے سامنے آتے ہیں۔

ڈی سی سرکٹ کے خطرات: اے سی سسٹم کے برعکس ، ڈی سی آرکس میں قدرتی صفر کراسنگ پوائنٹس کی کمی ہے ، جس سے اضافے کے واقعات کو زیادہ مؤثر بنا دیا گیا ہے۔

حساس الیکٹرانکس: جدید انورٹرز میں اجزاء کو درجہ بندی کی قیمت سے صرف 20 ٪ سے زیادہ وولٹیج کے ذریعہ نقصان پہنچا جاسکتا ہے۔

ناکافی تحفظ کے 1.2 نتائج

فوری طور پر نقصان: انورٹر کی ناکامیوں میں سے 72 ٪ کا پتہ لگایا جاسکتا ہے کہ وہ وولٹیج کے اضافے (سولرج 2023 کی رپورٹ) تک جاسکتے ہیں۔

پوشیدہ انحطاط: بار بار معمولی اضافے سے ماڈیول کی عمر 30 ٪ تک کم ہوسکتی ہے۔

آگ کے خطرات: ڈی سی آرک فالٹس کا حصہ شمسی سے متعلقہ آگ کا 43 ٪ ہے (این ایف پی اے 2022 ڈیٹا)۔

باب 2: پی وی ایپلی کیشنز میں ایس پی ڈی سلیکشن کے لئے کلیدی تحفظات

2.1 اہم کارکردگی کے پیرامیٹرز

ریٹیڈ وولٹیج: سسٹم کی زیادہ سے زیادہ وولٹیج (فی آئی ای سی 61643-31) کے گنا زیادہ۔

برائے نام خارج ہونے والے مادہ موجودہ (IN): قسم 1 ایس پی ڈی (فی UL 1449 ، چوتھا ایڈیشن) کے لئے ≥20KA۔

زیادہ سے زیادہ خارج ہونے والے مادہ موجودہ (IMAX): ≥40ka (فی IEC 61643-11)۔

جواب کا وقت: <25 نانو سیکنڈ (فی EN 50539-11)۔

آپریٹنگ درجہ حرارت: -40 ° C سے +85 ° C (فی UL 96A)۔

مختلف ایپلی کیشنز کے لئے 2.2 ایس پی ڈی اقسام

ٹائپ 1 (کلاس I): براہ راست بجلی کی ہڑتال کے خطرات (جیسے ، چھت کے نظام) والے مقامات کے لئے۔

ٹائپ 2 (کلاس II): ثانوی تحفظ کے لئے (جیسے ، تجارتی گراؤنڈ ماونٹڈ سسٹم)۔

مشترکہ قسم 1+2: بڑے افادیت پیمانے کے پودوں کے لئے مثالی۔

ڈی سی سے متعلق ماڈل: قطبی نشان کے ساتھ پی وی ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے۔

باب 3: تنصیب کے لئے بہترین عمل

3.1 اسٹریٹجک پلیسمنٹ

لازمی تنصیب کے نکات:

کمبائنر باکس ان پٹ ٹرمینلز (فی تار)۔

ڈی سی منقطع ہونے کا اپ اسٹریم۔

انورٹر ڈی سی ان پٹ ٹرمینلز۔

اضافی تحفظ کے نکات کی سفارش کی گئی:

سب ایرے کمبینرز۔

لمبی کیبل رنز (> 30 میٹر) کے ساتھ۔

3.2 وائرنگ کے معیارات

کنڈکٹر کا سائز: کم سے کم 6 ملی میٹر ² تانبا (20KA ایس پی ڈی کے لئے)۔

راستے کی لمبائی: ایس پی ڈی کنیکشن <0.5 میٹر رکھیں۔

گراؤنڈنگ کی ضروریات: سرشار گراؤنڈنگ کنڈکٹر (m 10 ملی میٹر) استعمال کریں۔

کنکشن ٹوپولوجی: زمینی لوپس سے بچنے کے لئے اسٹار کنفیگریشن۔

باب 4: بحالی اور متبادل کے معیار

4.1 احتیاطی بحالی

سہ ماہی چیک:

اسٹیٹس انڈیکیٹر ونڈوز (سبز/سرخ) کا معائنہ کریں۔

اورکت تھرموگرافی (درجہ حرارت میں اضافہ <15K) انجام دیں۔

بجلی کی ہڑتال کے کاؤنٹرز کو ریکارڈ کریں (اگر لیس ہے)۔

سالانہ ٹیسٹ:

موصلیت کے خلاف مزاحمت ٹیسٹ (> 1 MΩ)۔

زمینی مزاحمت کی پیمائش (<10 ω)۔

پیشہ ور افراد کے ذریعہ بقایا وولٹیج ٹیسٹ۔

4.2 متبادل رہنما خطوط

فوری طور پر متبادل محرک:

مرئی جسمانی نقصان (دراڑیں ، جلنے کے نشانات)۔

حیثیت کا اشارے سرخ ہوجاتا ہے۔

بجلی کی ہڑتال کی گنتی ریٹیڈ ویلیو سے زیادہ ہے۔

ناکام کارکردگی کے ٹیسٹ۔

تجویز کردہ متبادل وقفے:

ساحلی علاقے: 5 سال۔

ہائی لائٹنگ زون: 7 سال۔

معیاری خطے: 10 سال۔

باب 5: عام غلط فہمیاں اور ماہر کی سفارشات

5.1 عام غلط فہمیوں

متک: "بجلی کی سلاخیں ایس پی ڈی کی ضرورت کو ختم کرتی ہیں۔"

حقیقت: آسمانی بجلی کی سلاخیں صرف براہ راست ہڑتالوں سے بچت کرتی ہیں ، نہ کہ حوصلہ افزائی کے اضافے۔

لاگت کا جال: غیر PV- مخصوص AC SPDs کا استعمال۔

نتیجہ: ڈی سی میں خلل ڈالنے میں ناکامی دھاروں کی پیروی کرتی ہے۔

5.2 ماہر کا مشورہ

تین درجے کے تحفظ کے فن تعمیر کو اپنائیں: سرنی ، کمبینر باکس ، اور انورٹر کی سطح پر ایس پی ڈی۔

مانیٹرنگ سسٹم کے ساتھ انضمام کے لئے ریموٹ سگنلنگ رابطوں والے ماڈلز کا انتخاب کریں۔

1500V سسٹم کے لئے ، ایس پی ڈی کی ڈی سی توڑنے کی گنجائش کی تصدیق کریں۔

نظام کی توسیع کے دوران موجودہ ایس پی ڈی کی صلاحیت کا دوبارہ جائزہ لیں۔

چونکہ پی وی سسٹم وولٹیج 1500V تک بڑھتے ہیں ، اگلی نسل کے ایس پی ڈی ٹکنالوجی تین اہم رجحانات کے ساتھ تیار ہورہی ہے: اعلی توانائی جذب (100KA تک) ، ہوشیار انتباہی خصوصیات (IOT- قابل نگرانی) ، اور مزید کمپیکٹ ماڈیولر ڈیزائن۔ پی وی ایپلی کیشنز کے لئے ٹی یو وی رینلینڈ کے ذریعہ تصدیق شدہ مصنوعات کا انتخاب اور سسٹم کی سطح کے تحفظ کے لئے آئی ای سی 62305 معیارات کی پیروی کرنے سے یہ یقینی بناتا ہے کہ پی وی پلانٹس اپنی 25 سالہ عمر بھر میں بجلی کے اضافے کا مقابلہ کرسکتے ہیں۔ یاد رکھیں: پی وی سیفٹی میں ، اعلی معیار کے اضافے سے تحفظ کوئی خرچ نہیں ہے-یہ سب سے زیادہ لاگت سے موثر خطرہ تخفیف کی سرمایہ کاری ہے۔
