مولڈ کیس سرکٹ بریکر (ایم سی سی بی ایس) کو سمجھنا: بجلی کے سرکٹ سیفٹی کے "سرپرست"

کم وولٹیج پاور ڈسٹری بیوشن سسٹم میں ، ایک کلیدی آلہ موجود ہے جو خاموشی سے سرکٹ سیفٹی کی حفاظت کرتا ہے۔مولڈ کیس سرکٹ بریکر(ایم سی سی بی) بڑی موٹروں کے برخلاف جو توجہ کو راغب کرنے والے دہاڑ یا صحت سے متعلق آلات کے ساتھ کام کرتے ہیں ، ایم سی سی بی صنعتی پیداوار ، تعمیراتی بجلی کے نظام ، اور نئی توانائی کے استعمال جیسے منظرناموں میں ایک ناگزیر "سیفٹی گارڈین" بن گیا ہے ، اس کی مضبوط تحفظ کی صلاحیتوں اور وسیع موافقت کی بدولت۔ آج ، ہم اس آلہ کو متعدد جہتوں سے تلاش کریں گے تاکہ اس کے رازوں کو ننگا کیا جاسکے کہ یہ سرکٹ کی حفاظت کو کس طرح محفوظ رکھتا ہے۔

I. ایم سی سی بی ایس کو جاننے کے لئے: وہ کیا ہیں ، اور ان سے کیا فرق پڑتا ہے؟

بنیادی طور پر ، ایک ایم سی سی بی ایک حفاظتی برقی آلہ ہے جو کم وولٹیج پاور ڈسٹری بیوشن سسٹم میں استعمال ہوتا ہے ، جس میں سرکٹ سیفٹی کے "سرپرست" کے طور پر اس کا بنیادی کردار ہوتا ہے۔ ساختی طور پر ، اس میں بنیادی طور پر اعلی طاقت والے موصل پلاسٹک کے دیواروں ، کوندکٹو رابطے ، اور ٹرپ یونٹوں پر مشتمل ہوتا ہے۔ موصل دیوار نہ صرف داخلی اجزاء کو بیرونی مداخلت سے بچاتا ہے بلکہ بجلی کے جھٹکے کے خطرات کو بھی مؤثر طریقے سے روکتا ہے۔

بہت سے لوگ ایم سی سی بی کو زیادہ عام چھوٹے سرکٹ بریکر (ایم سی بی ایس) کے ساتھ الجھاتے ہیں ، لیکن ان دونوں کے مابین اہم اختلافات ہیں۔ ایم سی بی ایس کے مقابلے میں ، ایم سی سی بی ایس کی اعلی درجہ بندی کی موجودہ (عام طور پر 63a سے 1600a سے لے کر) اور توڑنے کی مضبوط صلاحیت ہے ، جس سے وہ اعلی طاقت کے بجلی کے منظرناموں کو سنبھالنے کے قابل بناتے ہیں۔ مثال کے طور پر ، ایم سی بی عام طور پر گھریلو ساکٹ اور لائٹنگ سرکٹس میں استعمال ہوتے ہیں ، جبکہ ایم سی سی بی ایس بڑی عمارتوں میں فیکٹری ورکشاپس میں موٹروں کی حفاظت کے لئے زیادہ انحصار کرتے ہیں۔

ii. بنیادی افعال کی نقاب کشائی: ایم سی سی بی ایس سرکٹ سیفٹی کی حفاظت کیسے کرتے ہیں؟

ایم سی سی بی ایس کی بنیادی قدر "تحفظ" میں ہے ، جسے مختلف جہتوں سے سرکٹ فالٹ کے خطرات کا مقابلہ کرنے کے لئے تین اہم کاموں میں توڑا جاسکتا ہے۔

سب سے پہلے اوورلوڈ پروٹیکشن ہے۔ جب ایک سرکٹ میں موجودہ سرکٹ بریکر کے درجہ بند کرنٹ سے تجاوز کرتا ہے - جیسے جب کسی فیکٹری میں ایک سے زیادہ آلات بیک وقت شروع ہوتے ہیں ، جس سے ضرورت سے زیادہ بوجھ پڑتا ہے - بریکر کے اندر بائیمٹالک پٹی گرم ہوجاتی ہے اور موجودہ کے تھرمل اثر کی وجہ سے خراب ہوجاتی ہے۔ اس کے بعد سرکٹ کو جلدی سے کاٹنے کے لئے ٹرپنگ میکانزم کو متحرک کیا جاتا ہے۔ یہ عمل مؤثر طریقے سے تاروں کی موصلیت پرت کو طویل حد سے زیادہ گرمی کی وجہ سے جلانے سے روکتا ہے ، ماخذ پر آگ کو روکتا ہے۔

دوسرا شارٹ سرکٹ تحفظ ہے۔ ایک شارٹ سرکٹ ایک سرکٹ میں سب سے خطرناک عیب ہے۔ جب یہ ہوتا ہے تو ، بڑے پیمانے پر موجودہ کے اچانک اضافے سے سامان جل سکتا ہے اور یہاں تک کہ دھماکوں کا سبب بن سکتا ہے۔ اس مقام پر ، ایم سی سی بی کا برقی مقناطیسی ٹرپ یونٹ کھیل میں آتا ہے: بڑے موجودہ کے ذریعہ پیدا ہونے والی مضبوط برقی مقناطیسی قوت آئرن کور کو تیزی سے راغب کرتی ہے ، جس سے سرکٹ کے لئے "ہنگامی بریک" کی طرح - ٹرپنگ میکانزم کو سرکٹ میں بند کرنے کے لئے ٹرپنگ میکانزم چلایا جاتا ہے۔

مزید برآں ، درخواست کے مختلف منظرناموں کی ضروریات پر منحصر ہے ، ایم سی سی بی ایس کو اضافی تحفظ کے افعال سے آراستہ کیا جاسکتا ہے۔ مثال کے طور پر ، ایک بقایا موجودہ ماڈیول شامل کرنے سے بجلی کے جھٹکے سے بچنے کے لئے رساو کے تحفظ کو قابل بناتا ہے۔ اوور وولٹیج/انڈر وولٹیج پروٹیکشن ماڈیول انسٹال کرنا وولٹیج کی بے ضابطگیوں کی وجہ سے ہونے والے نقصان سے صحت سے متعلق سامان کی حفاظت کرتا ہے ، اس کے افعال کی لچک کو مکمل طور پر ظاہر کرتا ہے۔

iii. کلیدی پیرامیٹرز: صحیح آلہ کے انتخاب کے لئے "سخت اشارے"

ایم سی سی بی ایس کو زیادہ سے زیادہ تحفظ فراہم کرنے کو یقینی بنانے کے لئے ، صحیح پیرامیٹرز کا انتخاب بہت ضروری ہے۔ مندرجہ ذیل بنیادی پیرامیٹرز براہ راست اس بات کا تعین کرتے ہیں کہ آیا سرکٹ بریکر کو مخصوص برقی منظرناموں کے مطابق ڈھال لیا جاسکتا ہے۔

درجہ بند موجودہ (IN) ایک بنیادی پیرامیٹر ہے ، جس میں زیادہ سے زیادہ موجودہ کا حوالہ دیا گیا ہے جو سرکٹ توڑنے والا مسلسل لے جاسکتا ہے۔ بوجھ کی طاقت کے مطابق اس کا درست طریقے سے مماثل ہونا ضروری ہے۔ مثال کے طور پر ، فوٹو وولٹک (پی وی) سسٹم میں ، ایم سی سی بی کے ریٹیڈ کرنٹ کو پی وی سرنی کے آؤٹ پٹ کرنٹ کی بنیاد پر منتخب کیا جانا چاہئے - یہ بہت چھوٹا نہیں ہونا چاہئے (بار بار ٹرپنگ سے بچنے کے ل)) اور نہ ہی بہت بڑا (اس کے حفاظتی مقصد کو کھونے سے روکنے کے لئے)۔

توڑنے کی گنجائش (آئی سی یو/آئی سی ایس) غلطی سے ہینڈلنگ کی صلاحیت سے متعلق ہے ، جس میں زیادہ سے زیادہ غلطی موجودہ کا حوالہ دیا گیا ہے کہ سرکٹ بریکر محفوظ طریقے سے مداخلت کرسکتا ہے۔ ایم سی سی بی کا انتخاب کرتے وقت ، بجلی کی تقسیم کے نظام کی حسابی شارٹ سرکٹ موجودہ قیمت پر غور کرنا ضروری ہے۔ اگر توڑنے کی گنجائش ناکافی ہے تو ، سرکٹ بریکر شارٹ سرکٹ کی غلطی کے دوران سرکٹ کو مؤثر طریقے سے منقطع کرنے میں ناکام ہوسکتا ہے ، جس کی وجہ سے اس کی بجائے حفاظت کے زیادہ سنگین حادثات ہوسکتے ہیں۔

ریٹیڈ وولٹیج (UE) کو سرکٹ کے وولٹیج کی سطح سے ملنا چاہئے۔ عام درجہ بندی میں 220V سنگل فیز اور 380V تھری فیز شامل ہیں۔ وولٹیج میں مماثلت نہ صرف سرکٹ بریکر کے معمول کے عمل کو متاثر کرے گی بلکہ داخلی اجزاء کو بھی نقصان پہنچا سکتی ہے۔

ٹرپنگ وکر تحفظ کی حساسیت کا تعین کرتا ہے۔ عام وکر کی اقسام (بی ، سی ، ڈی) مختلف بوجھ کے ل suitable موزوں ہیں۔ مثال کے طور پر ، وکر سی لائٹنگ اور عام بجلی کے بوجھ پر لاگو ہوتا ہے ، جبکہ وکر ڈی - inrush دھاروں کے لئے مضبوط رواداری کے ساتھ - اعلی شروع ہونے والے دھاروں ، جیسے موٹرز اور کمپریسرز والے سامان کے ل more زیادہ موزوں ہے۔

iv. وسیع پیمانے پر ایپلی کیشنز: صنعت سے روز مرہ کی زندگی تک ایک "سیفٹی رکاوٹ"

اس کی عمدہ کارکردگی کے ساتھ ، ایم سی سی بی ایس کو کم وولٹیج بجلی کی تقسیم کے تقریبا all تمام پہلوؤں میں لاگو کیا جاتا ہے۔

صنعتی بجلی کی تقسیم کے شعبے میں ، ایم سی سی بی ایس فیکٹری ورکشاپس میں "سیفٹی مینیجرز" کے طور پر کام کرتی ہے ، جس سے موٹرز ، پروڈکشن لائنوں اور بڑے مشین ٹولز جیسے اعلی طاقت کے سامان کے لئے اوورلوڈ اور شارٹ سرکٹ تحفظ فراہم ہوتا ہے ، اس بات کو یقینی بنانا کہ پیداوار کے عمل کو سرکٹ کی خرابیوں کے ذریعہ رکاوٹ نہیں بنایا جاتا ہے۔

بجلی کے نظام کی تعمیر میں-چاہے وہ شاپنگ مالز ، آفس عمارتوں ، یا اونچی رہائشی رہائشی عمارتوں میں ہوں-ایم سی سی بی ایس اکثر تقسیم خانوں میں اہم سوئچ کے طور پر استعمال ہوتے ہیں یا فرش کی بجلی کی تقسیم کے لئے تحفظ سوئچ۔ وہ پوری عمارت کی برقی حفاظت کی حفاظت کرتے ہیں اور مقامی سرکٹ کی خرابیوں کی وجہ سے بڑے پیمانے پر بجلی کی بندش یا آگ کو روکتے ہیں۔

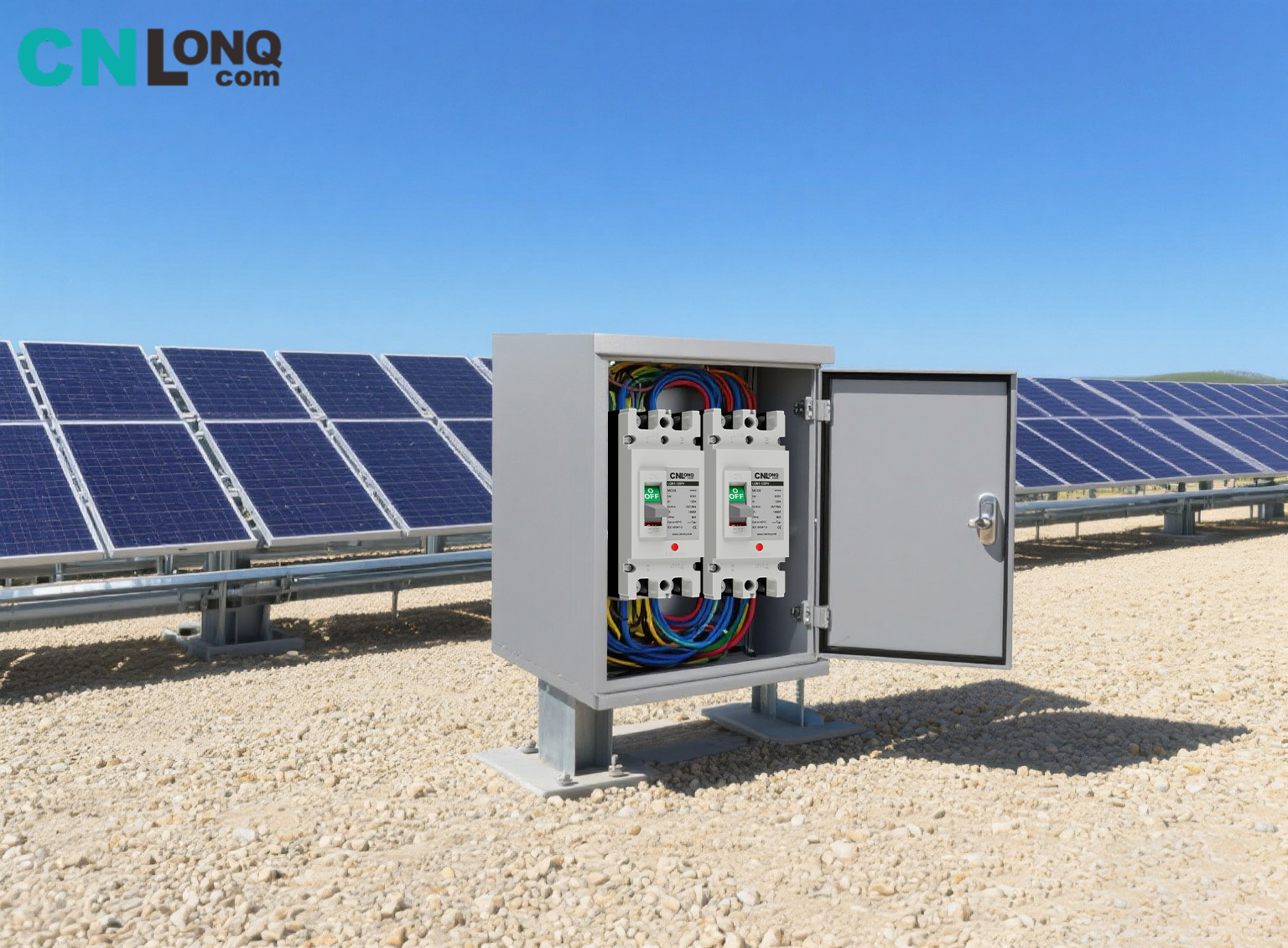

نئے توانائی کے شعبے میں ، ان کا کردار بھی اتنا ہی اہم ہے۔ پی وی سسٹم میں ، ایم سی سی بی ایس کو کمبائنر بکس میں اور انورٹر سائیڈ پر نصب کیا جاتا ہے تاکہ پی وی سرنیوں کے آؤٹ پٹ سرکٹس کی حفاظت کی جاسکے۔ انرجی اسٹوریج سسٹم میں ، وہ بیٹری کے سرکٹس کی حفاظت کرتے ہیں ، حفاظت کے خطرات جیسے زیادہ چارجنگ اور بیٹریوں کو مختصر گردش کرنے سے بچاتے ہیں ، اور صاف توانائی کے اطلاق کے لئے تحفظ فراہم کرتے ہیں۔

یہاں تک کہ سول اعلی طاقت والے منظرناموں جیسے ولاز اور بڑی رہائش گاہوں میں ، ایم سی سی بی ایس اعلی طاقت والے گھریلو آلات جیسے مرکزی ایئر کنڈیشنر ، بجلی کے پانی کے ہیٹر ، اور پورے گھر کے پانی کے صاف کرنے والے نظاموں کے لئے قابل اعتماد تحفظ فراہم کرسکتے ہیں ، جو عام ایم سی بی میں ناکافی درجہ بند موجودہ کے مسئلے کو حل کرتے ہیں۔

V. بنیادی فوائد: ایم سی سی بی ایس "ترجیحی انتخاب" کیوں ہیں؟

دوسرے حفاظتی آلات کے مقابلے میں ، ایم سی سی بی ایس کے الگ الگ فوائد ہیں - ان کی وسیع پیمانے پر درخواست کی ایک اہم وجہ۔

مضبوط ماحولیاتی موافقت ایک بڑی خاص بات ہے۔ اعلی طاقت والے موصل پلاسٹک کا دیوار سخت ماحول جیسے اعلی درجہ حرارت ، کم درجہ حرارت ، نمی اور یووی تابکاری کا مقابلہ کرسکتا ہے۔ چاہے آؤٹ ڈور پی وی پاور پلانٹس میں ہوں یا تہہ خانے کی تقسیم کے کمروں میں ، ایم سی سی بی ایس مستحکم کام کرسکتا ہے اور ماحولیاتی عوامل کی وجہ سے عمر یا ناکام ہونے کا امکان کم ہے۔

اعلی وشوسنییتا بنیادی اجزاء کی صحت سے متعلق ظاہر ہوتی ہے۔ کلیدی حصے جیسے ٹرپ یونٹ مستحکم درستگی کو برقرار رکھتے ہیں ، اور طویل مدتی استعمال کے دوران غلط استعمال یا تحفظ کی ناکامی کا بہت کم خطرہ ہے ، جو سرکٹ کی حفاظت کے لئے مستقل تحفظ فراہم کرتا ہے۔

آسان آپریشن اور دیکھ بھال استعمال کے لئے دہلیز کو کم کرتی ہے۔ ایک کمپیکٹ ڈھانچہ اور اعتدال پسند سائز کے ساتھ ، ایم سی سی بی ایس کو براہ راست تنصیب کے دوران پیچیدہ ٹولز کے بغیر بجلی کی تقسیم کے مختلف سازوسامان میں مربوط کیا جاسکتا ہے۔ روزانہ کی بحالی کے لئے صرف دیوار کو پہنچنے والے نقصان یا ڈھیلے وائرنگ کے لئے باقاعدہ چیک کی ضرورت ہوتی ہے ، اور "ٹرپ بٹن" کا سالانہ دستی ٹیسٹ - کسی بھی اجزاء کی تبدیلی کی ضرورت نہیں ہوتی ہے ، جس سے آپریشن اور بحالی کے اخراجات میں نمایاں کمی واقع ہوتی ہے۔

مزید برآں ، اچھی توسیع کے ذریعہ ایم سی سی بی کو ذہین ضروریات کو اپنانے کی اجازت ملتی ہے۔ معاون رابطوں اور الارم ماڈیولز کو شامل کرکے ، ریموٹ مانیٹرنگ اور غلطی کی تشویشناک جیسے افعال کا ادراک کیا جاسکتا ہے ، جدید بجلی کی تقسیم کے نظام میں ذہین انتظام کی ضروریات کو پورا کرتے ہیں۔

ششم استعمال اور بحالی: "سرپرست" کو یقینی بنانا طویل مدتی کام کرتا ہے

ایم سی سی بی ایس کو طویل مدتی تک مستحکم کارکردگی کو برقرار رکھنے کو یقینی بنانے کے لئے ، معیاری استعمال اور باقاعدہ دیکھ بھال ضروری ہے۔

تنصیب کے معیارات پر سختی سے عمل پیرا ہونا ضروری ہے۔ جب وائرنگ کے وقت ، ٹرمینلز کو سخت رابطے کی وجہ سے زیادہ گرمی سے بچنے کے لئے سخت کیا جانا چاہئے۔ براہ راست تاروں ، غیر جانبدار تاروں اور زمینی تاروں کو صحیح طریقے سے منسلک کیا جانا چاہئے۔ قطعیت کو تبدیل کرنے سے حفاظت کے فنکشن کو غیر موثر قرار دیا جاسکتا ہے ، جس سے حفاظت کے ممکنہ خطرات پیدا ہوسکتے ہیں۔

روزانہ کی دیکھ بھال کو نظرانداز نہیں کیا جانا چاہئے۔ ہر سہ ماہی میں دیوار کو پہنچنے والے نقصان یا دراڑوں اور ڈھیلے ٹرمینلز کی جانچ کرنے کی سفارش کی جاتی ہے۔ ہر سال ، یہ جانچنے کے لئے دستی طور پر "ٹرپ بٹن" دبائیں اگر تحفظ کا فنکشن عام طور پر کام کرتا ہے - اگر بٹن کسی سفر کو متحرک کرنے میں ناکام رہتا ہے تو ، بروقت معائنہ یا متبادل ضروری ہے۔

ایک ہی وقت میں ، متبادل ممنوع کو دھیان میں رکھنا چاہئے: غلطی سے متاثرہ سفر کے بعد ، بریکر کو آنکھوں سے آنکھیں بند نہ کریں۔ سب سے پہلے ، غلطی کی وجہ (جیسے ، اوورلوڈڈ آلات یا لائن میں شارٹ سرکٹ پوائنٹس) کی نشاندہی کریں اور غلطی حل ہونے کے بعد اسے دوبارہ ترتیب دیں۔ اگر توڑنے والا بار بار سفر کرتا ہے یا دیوار کو نقصان پہنچا ہے تو ، اس کو فوری طور پر تبدیل کیا جانا چاہئے یہاں تک کہ اگر کوئی واضح بیرونی نقصان نہ ہو - "ناقص آپریشن" کی اجازت نہیں ہے ، کیونکہ اس سے سامان کی عمر بڑھنے کی وجہ سے حفاظتی حادثات پیدا ہوسکتے ہیں۔

بنیادی ڈھانچے سے لے کر بنیادی افعال تک ، پیرامیٹر کے انتخاب سے لے کر عملی اطلاق تک ، ایم سی سی بی ایس کم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لئے ٹھوس "سیفٹی رکاوٹ" بناتے ہیں۔ ان کو سمجھنے اور ان کا صحیح طریقے سے استعمال کرنے سے سرکٹ کی حفاظت بہتر ہوگی اور پیداوار اور روزمرہ کی زندگی کے مستحکم آپریشن کے لئے مضبوط مدد فراہم کرے گی۔
