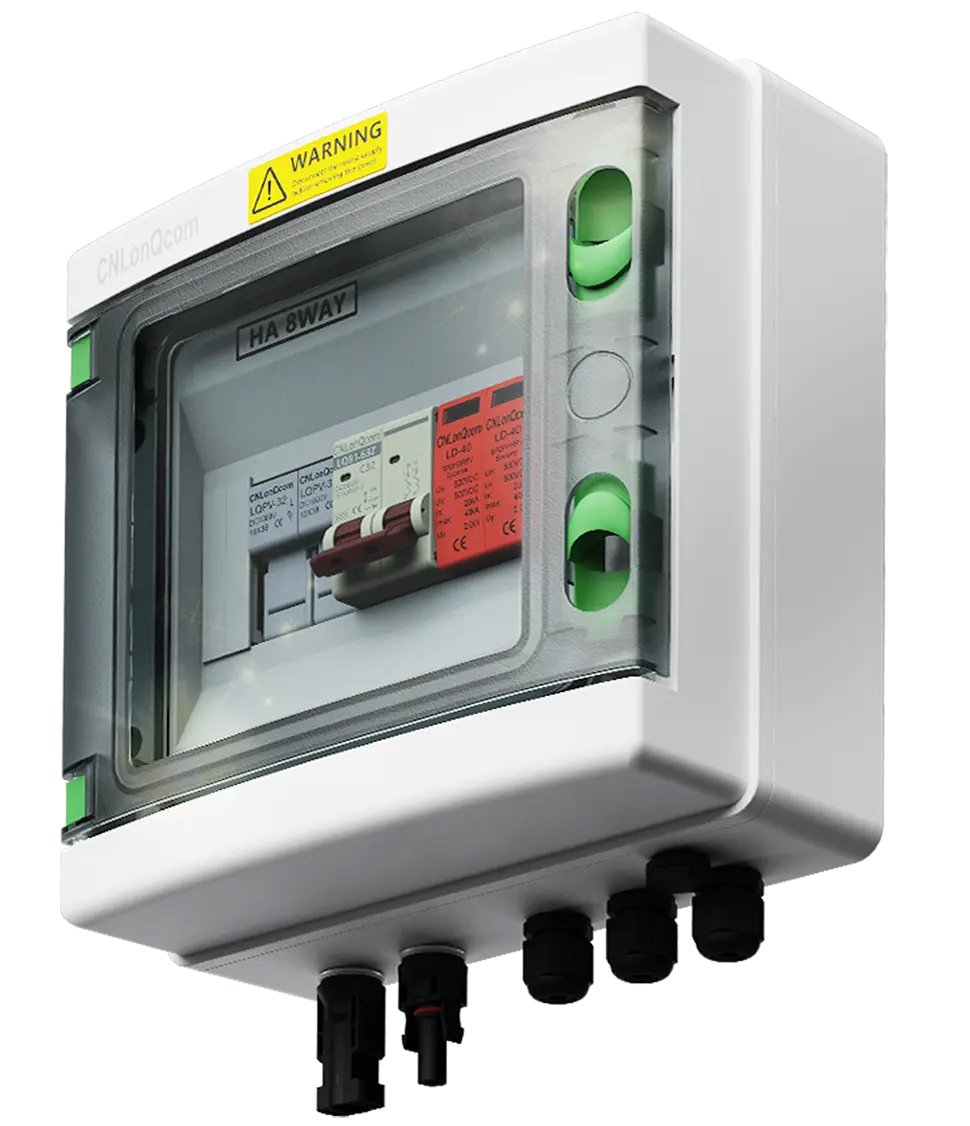

PV کمبینر باکس 1 میں 1 میں DC500V

CNLONQCOM IP65 PV کمبینر باکس 1 میں 1 میں DC500V/600V/800V میں سرکٹ بریکر اور سرجری بجلی کے تحفظ اور آؤٹ ڈور سولر پینل ڈی سی سسٹمز ، آر وی ، گھروں ، کشتیاں کے لئے فیوز
● ریٹیڈ وولٹیج: DC500V600V/800V
● ریٹیڈ کرنٹ: 6/10/16/20/20/32/32/40/50/63a
● تار: 1 ان 1 آؤٹ
string زیادہ سے زیادہ ان پٹ موجودہ فی تار: 6/10/15/20/25/30a
string زیادہ سے زیادہ آؤٹ پٹ موجودہ فی تار: 6/10/16/20/20/32/32/50/50/80/100/125a
● کنیکٹر: ایم سی -4 یا پی جی
● معیاری: IEC60269-6 ، IEC60947-2 ، IEC61643-1
● ہاؤسنگ میٹریل: پی سی+اے بی ایس
● سرٹیفکیٹ: عیسوی ، IP65 ، ROHS ، ISO9001

ماڈل:LQX 1/1B.8H DC500V/600V/800V

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تکنیکی ڈیٹا
ماڈل	LQX 1/1B.8H DC500V/600V/800V
قسم	ایم سی بی اور ایس پی ڈی اور فیوز
تار	1 میں 1 آؤٹ
ریٹیڈ وولٹیج UE (V)	DC500/600/800
زیادہ سے زیادہ ان پٹ موجودہ فی تار (A)	6/10/15/20/25/30 اختیاری
زیادہ سے زیادہ آؤٹ پٹ موجودہ فی تار (A)	10/16/20/25/32/40/50/63/80/100/125 اختیاری
کوالٹی سرٹیفکیٹ	CE 、 ISO9001 、 RoHS 、 IP65 、 TUV
معیار	IEC60947-2 、 IEC61643-1 、 IEC60269-6
چھوٹے سرکٹ بریکر (ایم سی بی)		اضافے کا محافظ (ایس پی ڈی)
فریم ڈگری ریٹیڈ کرنٹ (A)	63/125	(8/20) ہم (کا)	20
(a) میں موجودہ درجہ بندی	10/16/20/25/32/40/50/63/80/100/125 اختیاری	IMAX (8/20) US (KA)	40
ریٹیڈ وولٹیج UE (V)	DC500/600/800	ریٹیڈ وولٹیج UE (V)	DC500/600/800
ریٹیڈ موصلیت وولٹیج UI (V)	DC1000	وولٹیج پروٹیکشن لیول (کے وی)	2.0/2.5
تسلسل کا مقابلہ وولٹیج UIMP (KV)	4	قطب	2 پی
توڑنے کی صلاحیت ICU (KA)	6	رہائش کا مواد	PA
رن بریکنگ صلاحیت LCS (LCU)	75 ٪	چپ موٹائی (ملی میٹر)	6
وکر کی قسم	C	فیوز
قطب	2	(a) میں موجودہ درجہ بندی	6/10/15/20/25/30 اختیاری
وائرنگ وضع	کوئی قطبی حیثیت نہیں ، اوپر اور نیچے سے باہر یا نیچے اور اوپر سے باہر	ریٹیڈ وولٹیج UE (V)	DC1000
رہائش کا مواد	PA	قطب	2 پی
کنڈکٹر مواد	تانبے	فیوز سائز (ملی میٹر)	10*38
مکینیکل زندگی (میکس ٹائم)	20000	رہائش کا مواد	PA
بجلی کی زندگی (میکس ٹائم)	6000	ماحول
پہلے سے نصب شدہ پی وی کیبل		آپریٹنگ درجہ حرارت	-25 ℃ سے +60 ℃
کیبل قطر	6.1 ملی میٹر	نمی	≤95 ٪
زیادہ سے زیادہ وولٹیج (V)	1500	اونچائی	2000m
زیادہ سے زیادہ موجودہ (A)	55	تنصیب	دیوار بڑھتے ہوئے
ہاؤسنگز
مواد	پی سی+ایبس
تحفظ کی سطح	IP65
اثر سے بچاؤ کی سطح	IK10
ان پٹ یا آؤٹ پٹ کنیکٹر	پی جی یا ایم سی 4 کنیکٹر

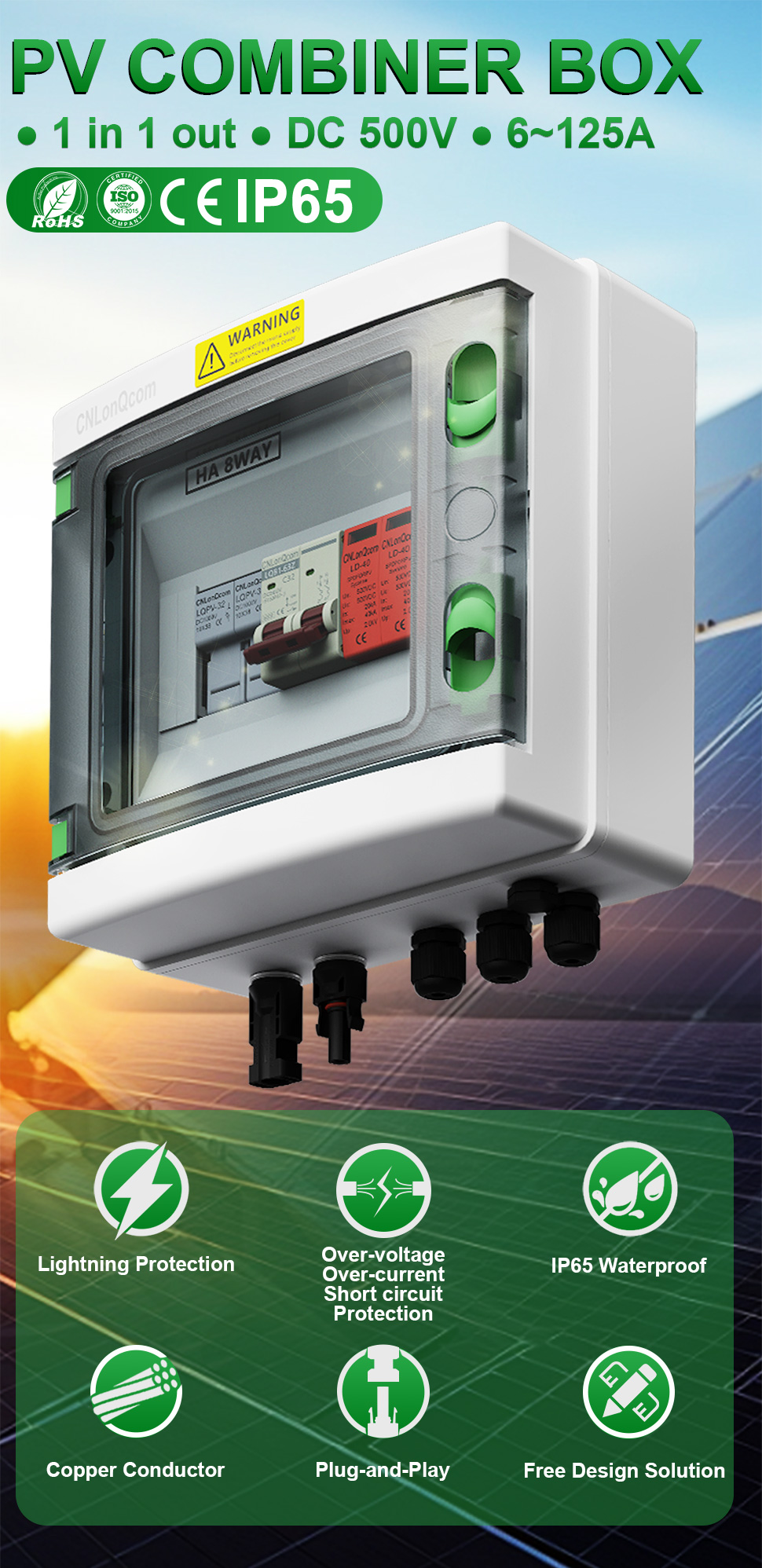

پی وی کمبینر باکس

1 1 میں 1 آؤٹ ● DC 500V/600V/800V ● 6 ~ 125A

IP65

بجلی سے تحفظ
اوور وولٹیج
زیادہ موجودہ
شارٹ سرکٹ
تحفظ
IP65 واٹر پروف
کاپر کنڈکٹر
پلگ اور پلے
مفت ڈیزائن حل

سائز

LWH: 245215100 (ملی میٹر)

ذہنی سکون کے لئے میکانکی طور پر اپ گریڈڈ کریمپنگ عمل

اشارے:
MC MC-4 کنیکٹرز کے قیام میں پہلے سے نصب کیبلز ہوں گی ، پی جی کنیکٹرز کے پاس نمبر ہے
rated موجودہ قطر کے مطابق پہلے سے منسلک کیبل 4 ~ 20 ملی میٹر کے²تبدیل کریں یا صارفین کی ضروریات کے مطابق

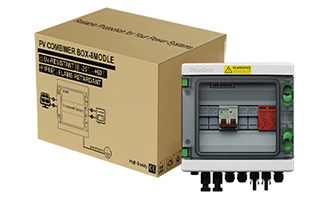

فرم پیکیجنگ

خراب شدہ سامان کی تبدیلی کی ضمانت

1اندرونی باکس میں پروڈکٹ

گاڑھے کرافٹ پیپر کی 3 پرتیں

2آؤٹٹر باکس

5-پلائی اضافی اضافی سخت

3فراہمی

فوری کھیپ

ماڈل	تار	اندرونی باکس (پی سی/سینٹی میٹر)	آؤٹٹر باکس (سی ایم)	Qty (پی سی ایس)	G.W. (کے جی ایس)
LONQ-40.2-1	2 ان 1 آؤٹ	1/2610.812	57.527.549.5	20	21

مکمل طور پر تصدیق شدہ

اعلی معیار اور کم قیمت والے برانڈڈ سورس مینوفیکچررز

آئی ایس او:20224Q20298ROS
ایم سی بی:OP221014.wlnco77
ایس پی ڈی:OP221014.wlnc076
باکس:ZRC2312055XY-LVD-C1
فیوز:OP221014.wlnco75
کنیکٹر:SP1001GZ2204569

اشارہ: مزید سرٹیفکیٹ کے لئے ہم سے رابطہ کریں

ation اور وائرنگ انسٹال کریں

تنصیب

1. perforation

ایک ڈرل کے ساتھ دیوار میں سوراخ کاٹنا اور توسیعی نلیاں داخل کرنا۔
2. وال بڑھتے ہوئے

خانے کو پیچ کے ساتھ دیوار سے لگائیں ان چار سوراخوں کے ذریعے۔

1 میں 1 میں وائرنگ

مصنوعات کی تفصیلات

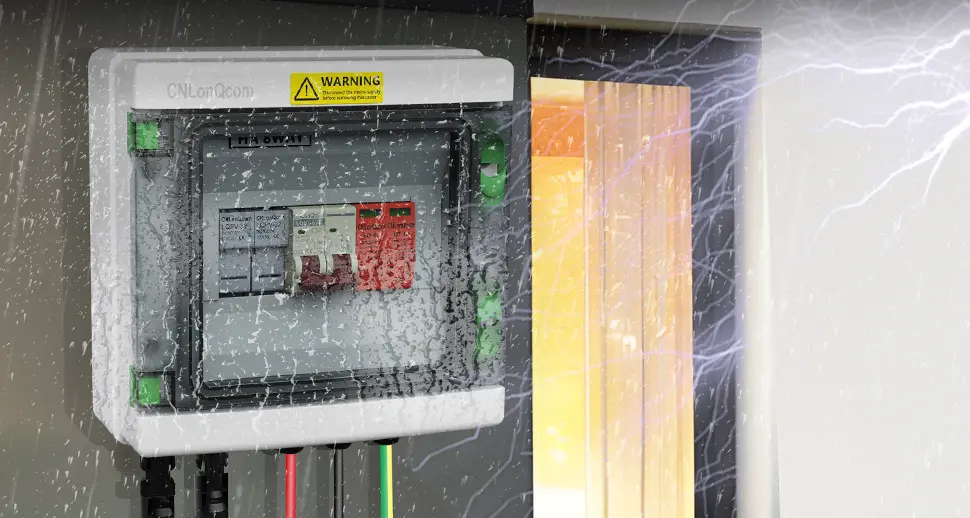

واٹر پروف گریڈ IP65

کئی نقلی واٹر پروف ٹیسٹ کے بعد ،
اس بات کو یقینی بنانے کے لئے کہ پروڈکٹ پروٹیکشن لیول IP65 سے ملتا ہے

شعلے
retardant

ناقابل برداشت
UV مزاحم
پی سی+اے بی ایس شیل

شیل پی سی+اے بی ایس مواد سے بنا ہے ،
سورج کی روشنی سے نہیں ڈرتا۔
مزاحمت کریں
گرمی اور سردی

عام آپریشن -25 ° C ~+60 ° C پر
واٹر پروف
مہریں

اندر دو واٹر پروف مہریں
اور باہر
پلگ اور پلے

پی وی یا پی جی کنیکٹر سے لیس ہے
فوری رابطے کے لئے
دیوار بڑھتے ہوئے

چاروں کونوں پر مضبوطی سے سوار ،
ٹھوس اور گر نہیں رہا

ڈی سی سرکٹ بریکر

ریٹیڈ وولٹیج	DC 500V
موجودہ ریٹیڈ	10 ~ 125a
قطب	2 پی
معیار	IEC 60947-2
سرٹیفکیٹ	عیسوی

ڈی سی اضافے کا محافظ

ریٹیڈ وولٹیج	DC 500V
خارج ہونے والے مادہ	20 / 40ka
قطب	2 پی
معیار	IEC 61643-31
سرٹیفکیٹ	عیسوی

ڈی سی فیوز

ریٹیڈ وولٹیج	DC 1000V
موجودہ ریٹیڈ	6-30a
فیوز سائز	10*38 ملی میٹر
معیار	IEC 60269-6
سرٹیفکیٹ	عیسوی

درخواست کا منظر 10

CNLONQCOM کی HA سیریز پلاسٹک PV کمبینر باکس 1 میں 1 آؤٹ DC500V میں مہر بند تعمیر کے ساتھ پی سی+اے بی ایس واٹر پروف کیس کی خصوصیات ہے ،اوورلوڈ پروٹیکشن ، شارٹ سرکٹ پروٹیکشن ، اوور وولٹیج پروٹیکشن ، دھول ، نمی اور بجلی کا تحفظ.

HA سیریز پلاسٹک پی وی کمبینر باکس 1 کے اندرونی اجزاء 1 میں 1 آؤٹ DC500V/600V/800V ہیں2P MCB ، 2P SPD اور 2P فیوز، جو PA شیل سے بنے ہیں۔

خراب ہونے پر ایس پی ڈی ماڈیولز اور فیوز کور کو جلدی سے تبدیل کیا جاسکتا ہے۔

CNLONQCOM کا HA سیریز پلاسٹک PV کمبینر باکس 1 میں 1 آؤٹ DC500V/600V/800V بنیادی طور پر PV سسٹم کے تحفظ کے لئے استعمال ہوتا ہے اور اکثر آف گرڈ یا گرڈ سے منسلک نظاموں میں استعمال ہوتا ہے۔ جیسےپی وی پینل ، آر وی ، کشتی ، آؤٹ ڈور پی وی ، گھریلو ، وغیرہ.

PV کمبینر باکس 1 میں 1 آؤٹ DC500V/600V/800Vمؤثر طریقے سے انورٹرز اور شمسی پینل کو نقصان سے بچاتا ہے اور آگ سے بھیجتا ہے.
