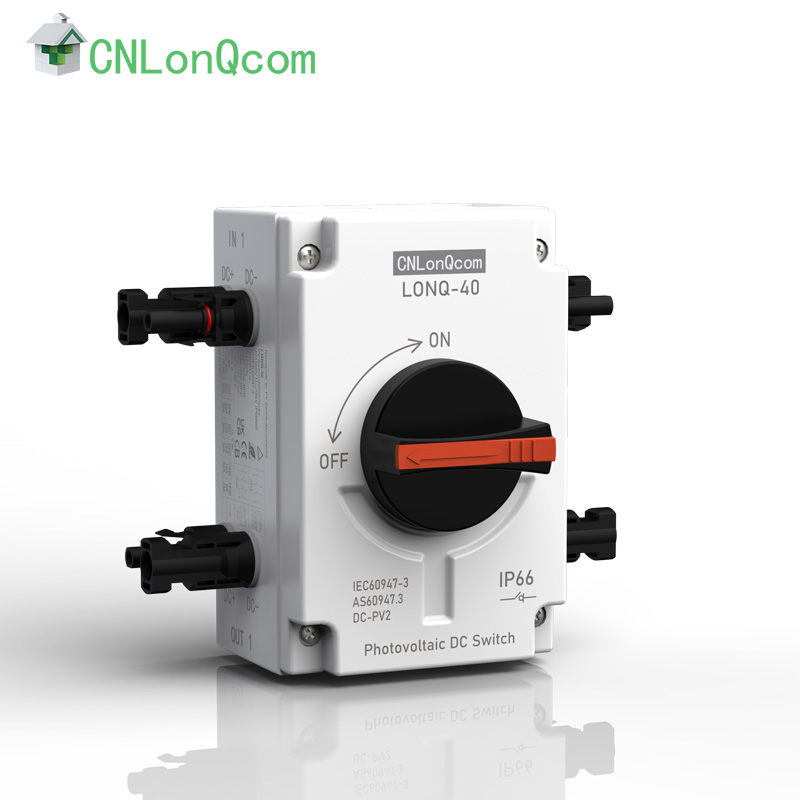

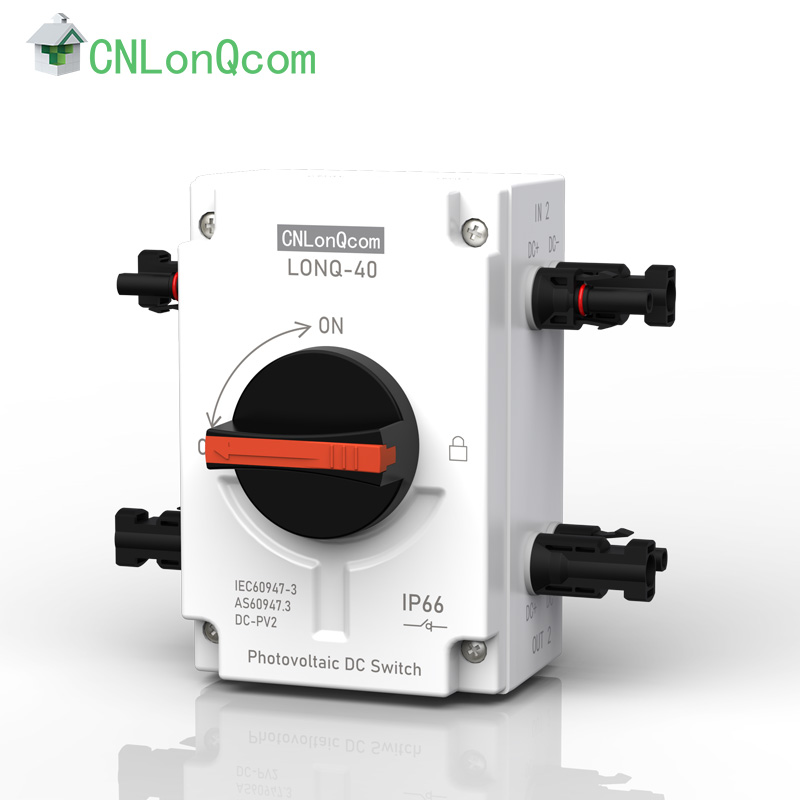

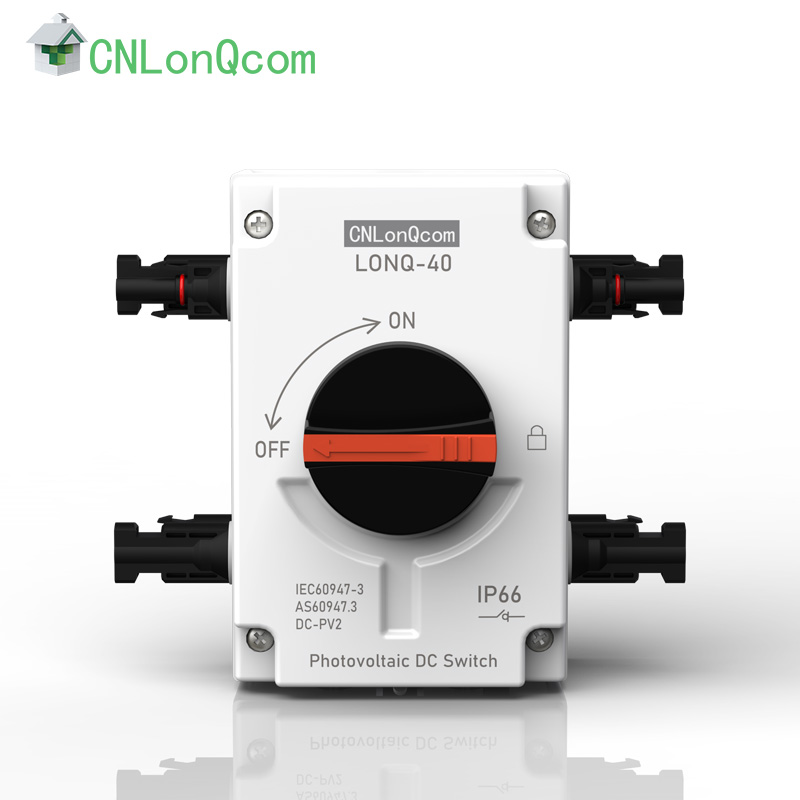

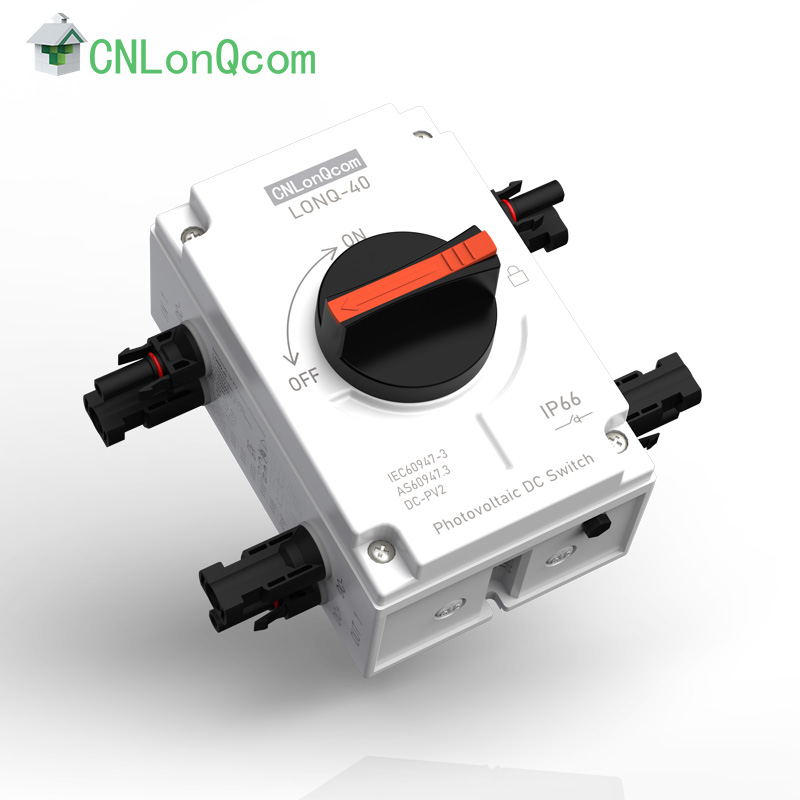

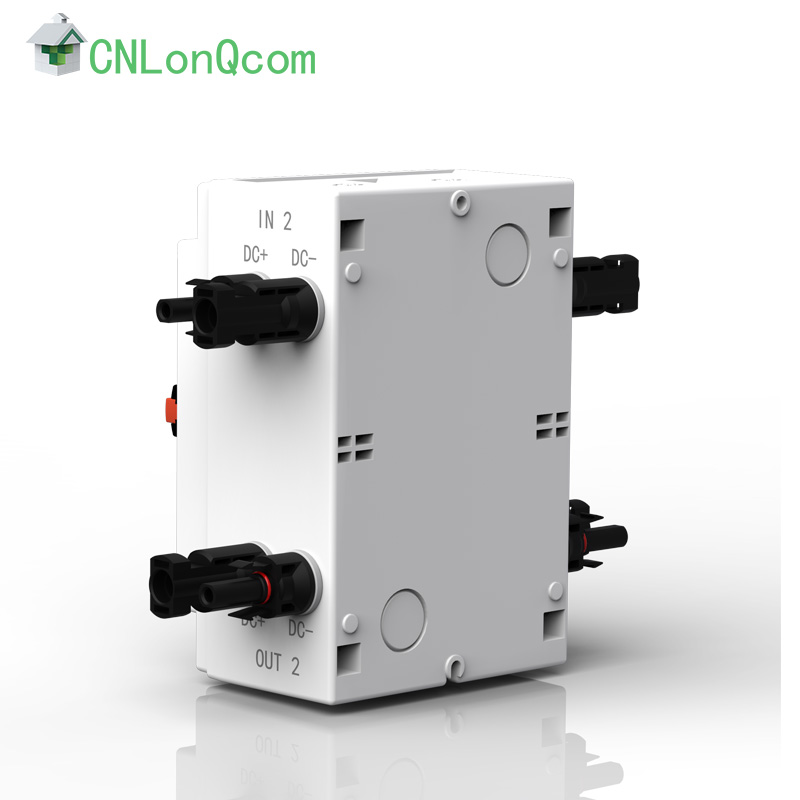

PV سوئچ ڈس کنیکٹر 1500V 32A

CNLonQcom فوٹو وولٹک پاور ڈسٹری بیوشن سسٹم کے لیے PV Switch-disconnector 1500V 32A کا ایک پیشہ ور صنعت کار اور سپلائر ہے۔

ماڈل:LONQ-40.2MC4

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

● CNLonQcom ہے aکارخانہ دارکی پیداوار میں مہارتPV سوئچ ڈس کنیکٹرز 1500V 32A تک1kW سے 20kW تک کے رہائشی یا تجارتی فوٹوولٹک سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ سوئچز سولر پینلز اور چارج کنٹرولرز، سولر پینلز اور انورٹرز کے درمیان یا خود سولر پینلز کے درمیان انسٹالیشن کے لیے بنائے گئے ہیں۔

● شمسی کنیکٹرز کے ساتھ پری وائرڈ PV سوئچ منقطع کرنے والے، ہماری مصنوعات تیز اور محفوظ تنصیبات کی اجازت دیتی ہیں۔ ریٹیڈ کرنٹ سے 8 گنا تک بوجھ کو منقطع کرنے کی صلاحیت کے ساتھ، یہ کسی بھی موقع کے لیے ایک مثالی انتخاب ہیں جس میں برقی تنہائی کی ضرورت ہوتی ہے جیسے کہ مرمت، دیکھ بھال، معائنہ اور تنصیب۔

● مزید برآں، ہمارے 1500V 32A تک کے PV سوئچ ڈس کنیکٹر ایک کے ساتھ آتے ہیں۔IP66 واٹر پروفکیس، غیر معمولی تحفظ کی سطح فراہم کرتا ہے، اعلی معیار کے پلاسٹک کے مواد سے بنا ہوا، UV مزاحم، اور تقسیم کے خانوں کے لیے موزوں 2-4 کھمبوں کے لیے اختیارات پیش کرتا ہے۔ ڈیزائن میں کومپیکٹ اور بیرونی استعمال کے لیے موزوں، وہ آپ کے الگ تھلگ سوئچ کو بارش، دھول اور دیگر موسمی عناصر سے بچاتے ہیں۔

● شمسی کنیکٹرز کے ساتھ ہمارے PV سوئچ ڈس کنیکٹرز کی مطابقت اسے RVs، بحری جہازوں اور آف گرڈ/آن گرڈ سولر سسٹمز میں شمسی توانائی کے نظام کے لیے موزوں بناتی ہے، خاص طور پر گھریلو شمسی نظاموں اور تجارتی نظام شمسی کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک آزاد اور منسلک الگ تھلگ سوئچ اور ایک پیڈ لاک کے ساتھ جامع تحفظ فراہم کرتا ہے جو اس بات کو یقینی بناتا ہے کہ یہ آف پوزیشن میں بند رہے اور چھیڑ چھاڑ سے محفوظ رہے۔

پروڈکٹ پیرامیٹر ٹیبل

اہم پیرامیٹرز		یونٹ	LONQ-40
شرح شدہ موصلیت وولٹیج	یو آئی	V	1500
درجہ بند تھرمل کرنٹ	ایتھ	A	32
شرح شدہ تسلسل وولٹیج کا سامنا کرنا	امپ	V	8000
شرح شدہ شارٹ سرکٹ بنانے کی صلاحیت	ایل سی ڈبلیو	A	1000
زیادہ سے زیادہ کیبل کراس سیکشن (بشمول جمپر)
ٹھوس یا معیاری		mm2	2.5-6
لچکدار		mm2	2.5-6
لچکدار (+ ملٹی کور کیبل اینڈ)		mm2	2.5-6
ٹارک
ٹارک ٹرمینل سکرو M4 کو سخت کرنا۔		این ایم	1.2-1.8
ٹارک شیل بڑھتے ہوئے پیچ کو سخت کرنا		این ایم	1.5-2.0
ٹارک نوب پیچ کو سخت کرنا		این ایم	0.5-0.7
ٹارک کو آن یا آف کرنا		این ایم	0.9-1.3
بیس پر وائرنگ ٹارک		این ایم	1.1-1.4
عمومی پیرامیٹرز
نوب پوزیشنز			9 گھنٹے پر بند، 12 گھنٹوں پر آن
مکینیکل زندگی			10000
DC پولز کی تعداد			2 یا 4
آپریشن کا درجہ حرارت			-40 سے +85 تک
اسٹوریج کا درجہ حرارت			-40 سے +85 تک
آلودگی کی ڈگری		℃	2
اوور وولٹیج کیٹیگری		℃	III
شافٹ اور بڑھتے ہوئے nul کی IP درجہ بندی			آئی پی 66

اسکیمیٹک ڈایاگرام

DIM Ensional Drawing (MM)

پروڈکٹ کی تفصیلات

وائرنگ ڈایاگرام

اعلیٰ دستکاری اور اعلیٰ معیار

چھوٹا حجم

شعلہ ریٹارڈنٹ مواد

ایل پی 66

فلائنگ فاکس شارٹ

مکمل لوازمات

-40℃~+85℃ محیط درجہ حرارت کی حد

غیر قطبی ڈیزائن

ٹیسٹنگ AS 60947.3:2018،EN IEC 60947-3:2021،استعمال کیٹیگری: DC-PV2 کے مطابق ہے۔					قطب	سٹرنگز کی تعداد	حصہ نمبر
300V	600V	800V	1000V	1200V	قطب	سٹرنگز کی تعداد	حصہ نمبر
PV2	PV2	PV2	PV2	PV2
40	40	25	16	10	2	1	LONQ-40-2
40	40	25	16	10	4	1	LONQ-40-4
40	40	32	32	32	4	1	LONQ-40-4S
40	40	32	32	32	4	1	LONQ-40-4B
40	40	32	32	32	4	1	LQNQ-40-4T

سوئچنگ کنفیگریشن

قسم	PEDSC100R/120R	رابطے وائرنگ گراف	سوئچنگ کی مثال
2-قطب	2
4-قطب	4
4-سب سے اوپر ان پٹ اور آؤٹ پٹ کے ساتھ قطب	4T
4-قطب lnput اور آؤٹ پٹ نیچے کے ساتھ	4B
4-اوپر آؤٹ پٹ نیچے lnput کے ساتھ قطب	4S

اکثر پوچھے گئے سوالات

Q1: CNLonQcom فیکٹری کون سی ادائیگی کی شرائط قبول کرتی ہے؟
A1: ہم کریڈٹ کارڈز، ویسٹرن یونین ٹرانسفرز، پے پال، یا بینک ٹرانسفرز کو قبول کرتے ہیں۔

Q2: کیا PV سوئچ ڈس کنیکٹر 1500V 32A کو CNLonQcom پر اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A2: CNLonQcom چین میں ایک پیشہ ور صنعت کار ہے، جو PV Switch-disconnector 1500V 32A کی تیاری میں مہارت رکھتا ہے۔ ہم OEM اور ODM درخواستوں کا خیرمقدم کرتے ہیں اور آپ کی مخصوص ضروریات کو پورا کرنے کے لیے مختلف حسب ضرورت حل فراہم کر سکتے ہیں۔

Q3: خریدار کے آرڈر دینے کے بعد فیکٹری کو ڈیلیور کرنے میں کتنا وقت لگتا ہے؟
A3: ڈیلیوری کے لیے پروڈکشن سائیکل کا تعین آرڈر کی گئی مصنوعات کی مخصوص مقدار کی بنیاد پر کیا جاتا ہے، عام طور پر 15 سے 30 دن کے درمیان ہوتا ہے۔

Q4: فیکٹری میں کوالٹی کنٹرول کیسے ہے؟
A4: ہم ایک فیکٹری سے براہ راست سپلائر ہیں، اور تمام مصنوعات شپنگ سے پہلے 100% معائنہ سے گزرتی ہیں تاکہ یہ یقینی بنایا جا سکے کہ اعلیٰ معیار کے معیارات پورے ہوں۔
