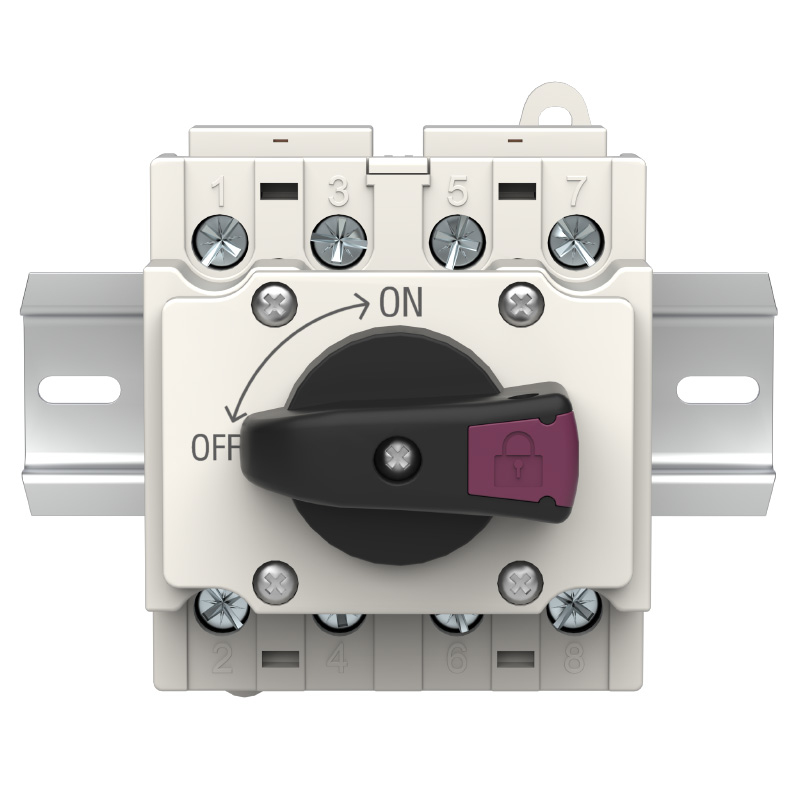

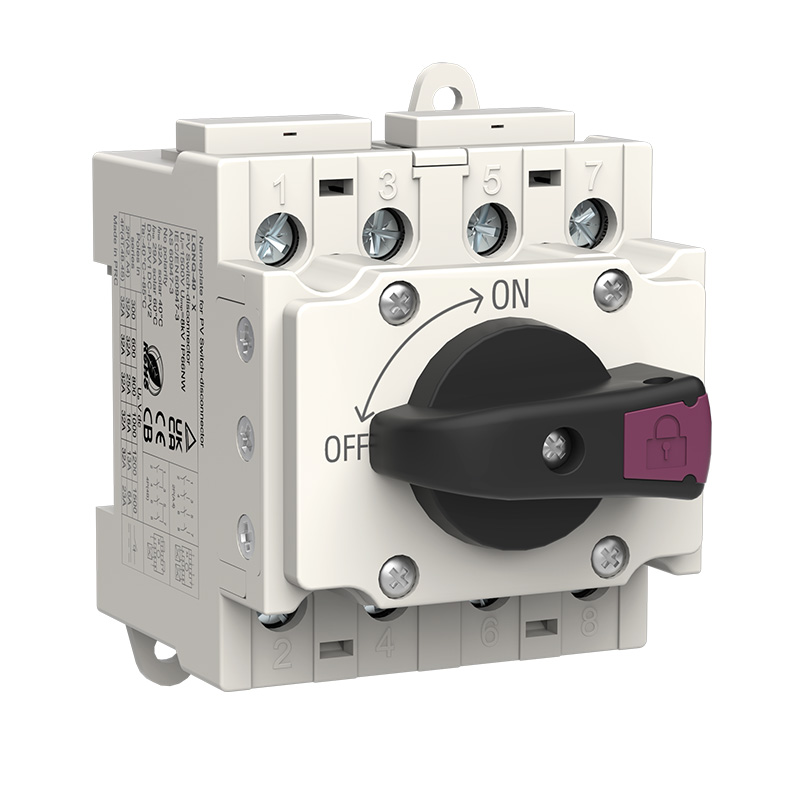

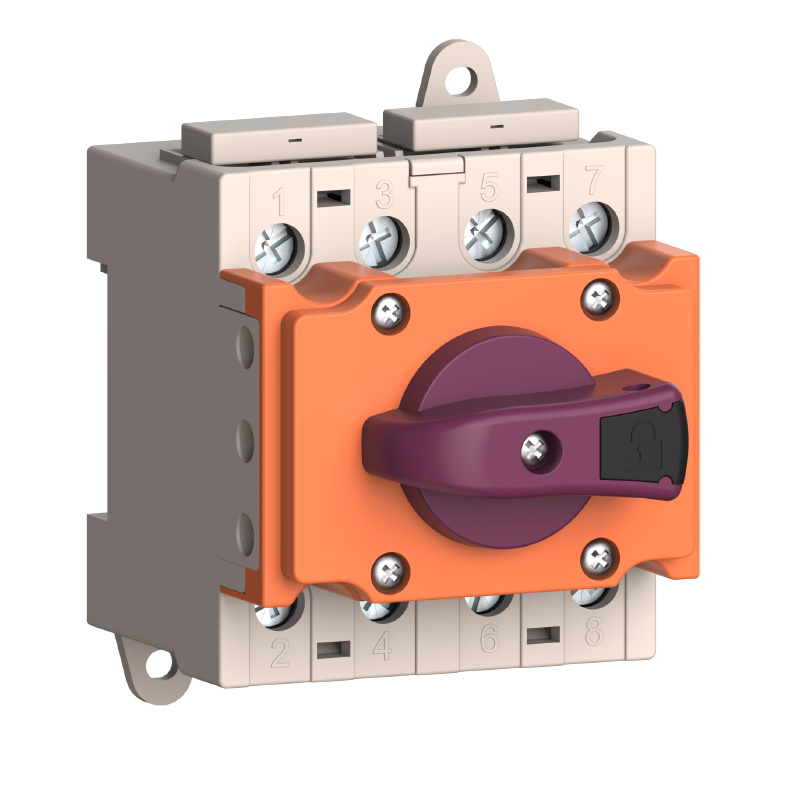

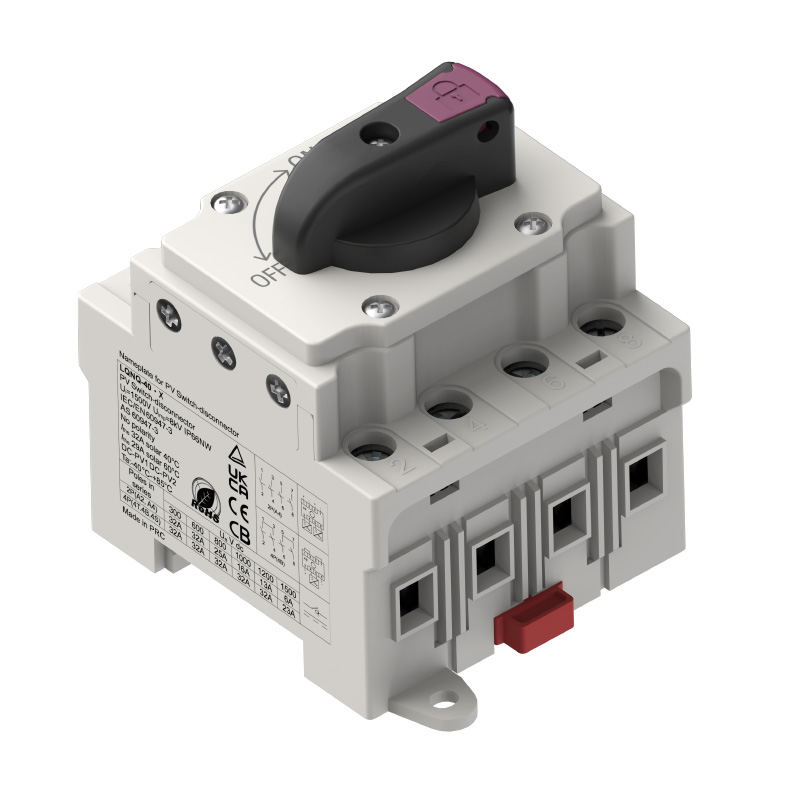

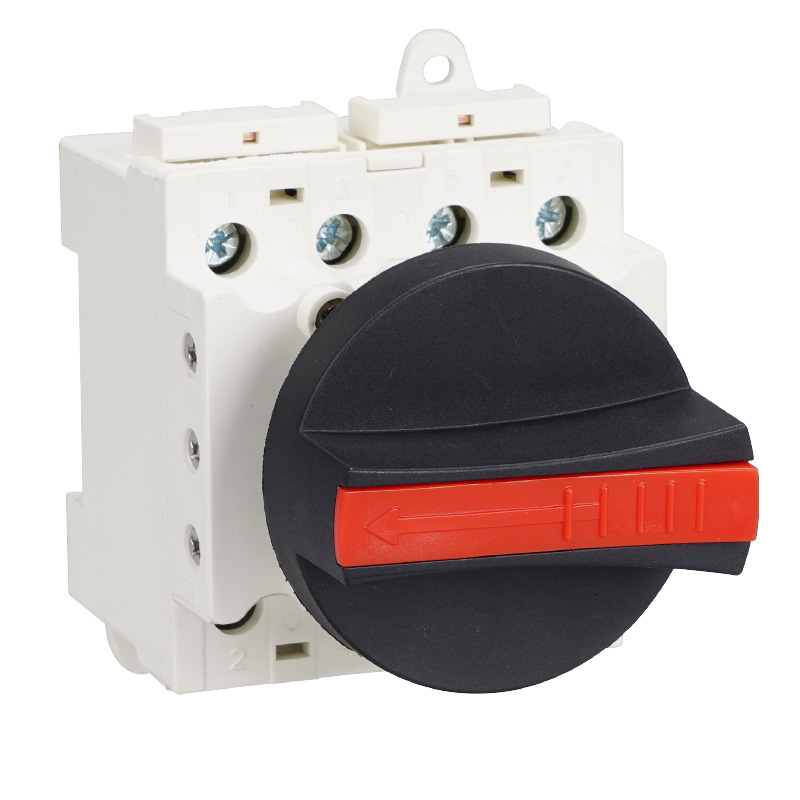

سوئچ پاور ڈسٹری بیوشن ماڈیول 2P/4P منقطع کریں

تکنیکی ڈیٹا
ماڈل	LONQ-40.X LONQ-40.I LONQ-40.F
قسم	پی وی ڈی سی منقطع الگ تھلگ سوئچ
تار	2 میں 2 آؤٹ یا 1 میں 1 آؤٹ یا 1 میں 1 یا 1 میں 1 یا 2 آؤٹ میں 1
(a) میں موجودہ درجہ بندی	32	32	32	32	32	23
کام کرنے والے وولٹیج UE (V)	300	600	800	1000	1200	1500
ریٹیڈ موصلیت وولٹیج UI (V)	1500V
قطب	4 پی
ریٹیڈ تسلسل وولٹیج UIMP (KV) کا مقابلہ کریں	8
مختصر وقت کا مقابلہ موجودہ ICW (KA)	1
وائرنگ کا طریقہ	غیر پولرائزڈ
معیار	IEC/EN60947-3 GB/T 14048.3
انشولیشن کی خصوصیت	ہاں
شعلہ retardant گریڈ	UL94V-0
رہائش کا مواد	PA
کنڈکٹر مواد	چاندی کا چڑھایا تانبا
کوالٹی سرٹیفکیٹ	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
مکینیکل زندگی (اوقات)	20000
بجلی کی زندگی (اوقات)	6000
نوب پوزیشنیں	9 گھنٹہ پر آف ， 12 گھنٹہ پر
آپریٹنگ درجہ حرارت	-40 ℃ سے +85 ℃
نمی	≤95 ٪
اونچائی	2000m
تنصیب	35 ملی میٹر ڈین ریل
پیکیجنگ کی تفصیلات	1pcs فی اندرونی باکس ، 50pcs فی کارٹن
وائرنگ ڈایاگرام سے رابطہ کریں
طریقہ کار کوڈ سے رابطہ کریں	سرکٹ کی قسم		وننگ ڈایاگرام		ڈایگرام لوڈ کریں
2p (a2)	ایک تار کے لئے سیریز میں 2 کھمبے ، 1 بوجھ
2p (A4)	ایک تار کے لئے سیریز میں 2 کھمبے ، کل 2 بوجھ
4p (4t)	ایک تار کے لئے سیریز میں 4 کھمبے
4p (4b)	ایک تار کے لئے سیریز میں 4 کھمبے
4p (4s)	ایک تار کے لئے سیریز میں 4 کھمبے

پی وی منقطع
بلٹ ان سوئچ

DC1200V 32A 2in 2 آؤٹ

lsolation سرکٹ

اوور وولٹیج کا تحفظ

شارٹ سرکٹ تحفظ

مواد: PA

IP66پائیدار

UV مزاحمت

شعلہ retardant

غیر پولرائزڈ

-40 ℃ ~ +85 ℃

سائز

L*W*H: 71.5*65.7*105 (ملی میٹر)

Lonq-40.x

Lonq-40.i

Lonq-40.f

فرم پیکیجنگ

خراب شدہ سامان کی تبدیلی کی ضمانت

1اندرونی باکس میں پروڈکٹ

گاڑھے کرافٹ پیپر کی 3 پرتیں

2آؤٹٹر باکس

5-پلائی اضافی اضافی سخت

3فراہمی

فوری کھیپ

ماڈل	قطب	اندرونی باکس (پی سی/سینٹی میٹر)	آؤٹٹر باکس (سی ایم)	Qty (پی سی ایس)	G.W. (کے جی ایس)
Lonq-40.2-2-	4 پی	1/26*10.8*12	57.5*27.5*49.5	20	21

مکمل طور پر تصدیق شدہ

اعلی معیار اور کم قیمت والے برانڈڈ سورس مینوفیکچررز

نوٹ: مزید سرٹیفکیٹ کے لئے ہم سے رابطہ کریں

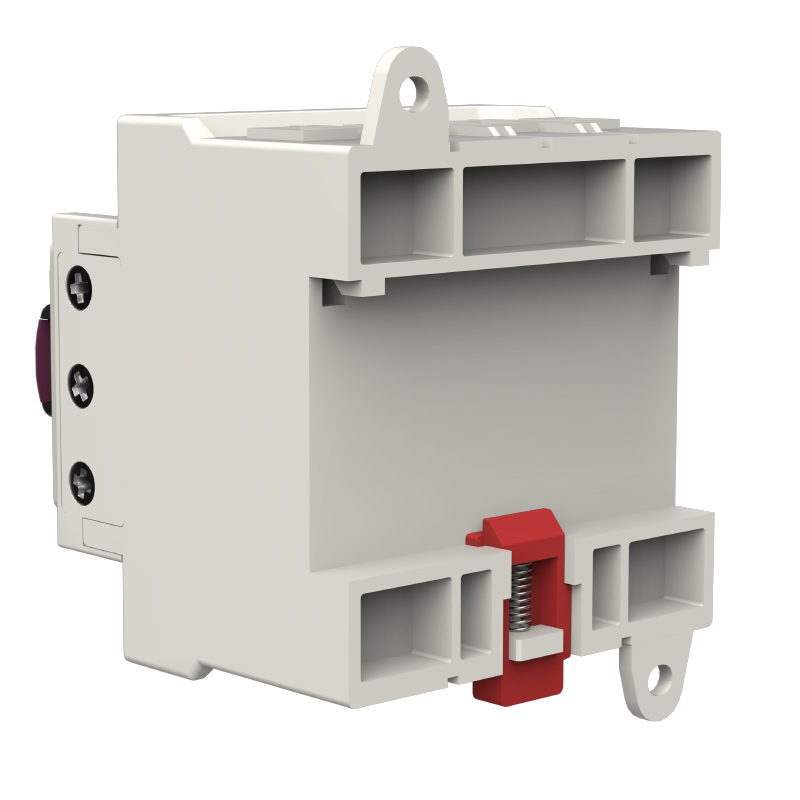

تنصیب اور وائرنگ

تنصیب اور بے ترکیبی

ریل سے

مستحکم ماحول میں افقی طور پر 35 ملی میٹر DIN ریل انسٹال کریں۔

تنصیب

din. ڈین ریل پر منقطع سوئچ سلاٹ
din. ڈین ریل میں منقطع سوئچ کے نچلے سرے کو پش کریں

بے ترکیبی

①. سوئچ کو اوپر کی طرف ڈالیں
din. ڈین ریل سے ڈائن کے اوپری سرے کو نکالیں

تار سے رابطہ کریں

1 میں 1 آؤٹ

1 میں 1 آؤٹ

1 میں 1 آؤٹ

2 میں 2 آؤٹ

اشارے:
غیر پولرائزڈ وائرنگ ڈیزائن ، مختلف قسم کے وائرنگ کے طریقے ، رابطے کے مزید طریقے ہم سے رابطہ کرسکتے ہیں!

مصنوعات کی تفصیلات

شعلہ retardant

انتہائی موافقت پذیر

اثر مزاحمت

فاسٹ آرک بجھانے ،
موصلیت وولٹیج 1500V تک

سنکنرن-
مزاحم پیچ

نمک سپرے سے گزرتا ہے
48 گھنٹوں کے لئے ٹیسٹ
سنکنرن کے بغیر

کے ساتھ موٹا تانبا
چاندی کے چڑھایا رابطے

بہتر چالکتا
اور استحکام

میگنےٹ

فاسٹ آرک
بجھانا

پا ہاؤسنگ

پائیدار ،
UL 94V-0
شعلہ retardant

درخواست کا منظر

پروڈکٹ فیملی

(نوٹ: سوراخ کی ضرورت ہے)

ماڈل:

lqnq-40

تار:

1 تار

مزید دیکھیں

ماڈل:

lqnq-40.1pv

تار:

1 تار

مزید دیکھیں

ماڈل:

lqnq-40.2pv

تار:

2 تار

مزید دیکھیں

(نوٹ: وائرنگ کی ضرورت ہے)

ماڈل:

LQNQ-40.M12

تار:

1 تار

مزید دیکھیں

(نوٹ: وائرنگ کی ضرورت ہے)

ماڈل:

LQNQ-40.M20

تار:

1 یا 2 تار

مزید دیکھیں

(نوٹ: بلٹ- سوئچ میں)

ماڈل:

LQNQ-40.2-2-2

تار:

2 تار

مزید دیکھیں

(نوٹ: بلٹ- سوئچ میں)

ماڈل:

lqnq-40.x

تار:

1 یا 2 تار

مزید دیکھیں

ماڈل:

lqnq-40.i

تار:

1 یا 2 تار

مزید دیکھیں

(نوٹ: پی وی لوازمات)

ماڈل:

پی وی کنیکٹر

ریٹیڈ کرنٹ:

6a ~ 60a

مزید دیکھیں

Cnlonqcom کی عالمی ترتیب

ہمارے ایجنٹ بننے میں خوش آمدید

ہم اپنے ایجنٹوں کو فراہم کریں گے:

1. زیادہ سازگار قیمت
2. نمائش/سیلز چینلز
3. رقبے کی قیمت سے تحفظ
4. OEM/ODM سپورٹ
5. تکنیکی اور لوازمات کی حمایت
6. سالانہ فروخت کا ہدف چھوٹ

● CNLONQCOM ایک کارخانہ دار ہے جو منقطع سوئچ پاور ڈسٹری بیوشن ماڈیول 2P/4P کی تیاری میں مہارت رکھتا ہے ، جو رہائشی یا تجارتی فوٹو وولٹک سسٹم کے لئے ڈیزائن کیا گیا ہے جو 1 کلو واٹ سے 20 کلو واٹ تک ہے۔ ان سوئچز کا مقصد شمسی پینل اور چارج کنٹرولرز ، شمسی پینل اور انورٹرز ، یا خود شمسی پینل کے درمیان تنصیب کے لئے ہے۔

solar شمسی کنیکٹر کے ساتھ پری وائرڈ پی وی سوئچ-ڈسکنیکٹرز کی خاصیت ، ہماری مصنوعات تیز اور محفوظ تنصیبات کی اجازت دیتی ہیں۔ درجہ بندی شدہ موجودہ سے 8 گنا زیادہ بوجھ منقطع کرنے کی صلاحیت کے ساتھ ، وہ کسی بھی موقع کے لئے ایک مثالی انتخاب ہیں جس میں بجلی کی تنہائی کی ضرورت ہوتی ہے جیسے مرمت ، بحالی ، معائنہ اور تنصیب۔

● اس کے علاوہ ، ہمارا منقطع سوئچ ڈسٹری بیوشن ماڈیول 2P/4P PA ہاؤسنگ سے بنا ہوا ہے جس میں UL94V-0 شعلہ ریٹارڈنٹ ریٹنگ ، UV مزاحم ہے ، اور کنڈکٹر کم گرمی کی پیداوار کے لئے چاندی کی چڑھانا کے ساتھ موٹی تانبے سے بنا ہے۔

solar شمسی رابطوں کے ساتھ ہمارے پی وی سوئچ-کنکنیکٹرز کی مطابقت آر وی ، جہازوں ، اور آف گرڈ/آن گرڈ شمسی نظام میں شمسی توانائی کے نظام کے ل suitable موزوں بناتی ہے ، خاص طور پر گھر کے شمسی نظام اور تجارتی شمسی نظام کے لئے ڈیزائن کیا گیا ہے۔ یہ ایک آزاد اور منسلک الگ تھلگ سوئچ اور ایک پیڈ لاک کے ساتھ جامع تحفظ پیش کرتا ہے جو اسے یقینی بناتا ہے
